SOLIDWORKS 2022: Nové nastavení geometrických tolerancí

    / 17. 5. 2022

SolidWorks-Model-Mania-2022-mockup-1

Ve verzi 2022 prošlo velkou změnou uživatelské rozhraní pro vytváření geometrických tolerancí. Nové rozhraní doprovází uživatele krok za krokem pomocí rámečku geometrické tolerance a ovladačů. Podívejme se na tvorbu geometrických tolerancí podrobněji.

Na obrázku níže je pro představu uvedeno uživatelské rozhraní (okno Vlastnosti), na které jste zvyklí v SOLIDWORKSu 2021 a starších verzích.

1-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

V SOLIDWORKSu 2022 je k dispozici nové rozhraní v okně Tolerance, které nabízí více možností nastavení pro značky geometrických tolerancí. Díky kontextovým nabídkám (1) specifickým pro každou buňku a ovladačům u rámečku geometrické tolerance (2) na obrazovce můžete velmi jednoduše tvořit složité rámečky geometrických tolerancí.

3-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Pokud chcete zadat obsah do aktivní buňky, zadáváte hodnoty a vybíráte položky z kontextové nabídky. K dispozici jsou dostupné různé typy buněk:

  • Datum/skupina dat,
  • Indikátor,
  • Textová pole.

4-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Další tolerance lze velmi jednoduše přidávat pomocí ovladačů se symbolem plus, které jsou umístěny kolem rámce značky geometrické tolerance. Podle polohy ovladače jsou k dispozici další možnosti, například Nový rámečekTextové pole.



Postup vytváření značek geometrických tolerancí

Ze záložky Popis vyberte příkaz Geometrická tolerance.

6-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Vyberte entitu (například obrysovou hranu), ke které chcete vytvořit geometrickou toleranci.

7-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

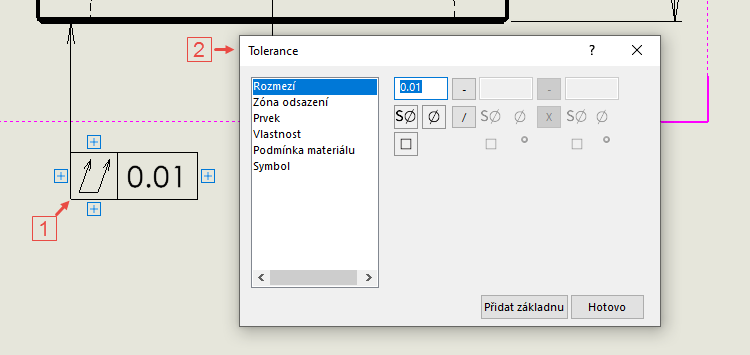

Klikněte do místa v grafické ploše, kam chcete umístit rámeček geometrické tolerance. Zobrazí se rámeček s ovladači (1) a okno Typ tolerance pro výběr typu tolerance (2).

8-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Z dialogového okna Typ tolerance vyberte toleranci, jejíž symbol se přidá do rámečku (1). Velikost tolerance a další nastavení můžete provést pomocí dialogového okna Tolerance (2).

9-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Základnu do rámečku přidáte pomocí tlačítka Přidat základnu. Přidání potvrďte tlačítkem Hotovo.

10-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Chcete-li některý z prvků z rámečku geometrické tolerance odstranit, vyberte jej a z dialogového okna vyberte tlačítko Odstranit.

12-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Tlačítkem Přidat nový (1) můžete přidat další prvek. Pokud je nastavení prvku v pořádku, potvrďte úpravy tlačítkem Hotovo (2).

11-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new

Pokud chcete do rámce přidat další obsah, vyberte libovolný ovladač (tlačítko se symbolem plus). Editaci existujícího rámečku geometrické značky spustíte dvojklikem levého tlačítka na značce geometrické tolerance. Složitější rámeček geometrických tolerancí může vypadat třeba jako na obrázku níže.

13-SOLIDWORKS-2022-geometricke-tolerance-novinky-whats-new
