Učíme se SOLIDWORKS: Postup modelování potrubí #5

    / 2. 3. 2020

92-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Pro začínající uživatele SOLIDWORKSu jsme připravili jednodušší zadání modelu potrubí. Naučíte se  základy skicování, vytváření vazeb, kótování a vytváření pokročilejších entit. Podívejte se na zadání a zkuste si vymodelovat potrubí sami. Pokud si nebudete vědět rady, můžete postupovat podle našeho návodu krok za krokem.

Ze složky C:\Mujsolidworks.cz\potrubi si otevřete díl 20200220.SLDPRT a pokračujte v modelování.

Ve posledním si ukážeme, jak efektivně zkopírovat díry pomocí kruhového pole, srazit a zaoblit hrany a přidat materiál.

Ze záložky Prvky vyberte příkaz Kruhové pole.

77-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

PropertyManageru Kruhové pole:

  • v poli Směr 1 vyberte kruhovou plochu nebo válcovou plochu osazení (1),
  • vyberte možnost Stejné odstupy (2),
  • zadejte úhel 360° (3),
  • zvolte počet instancí 6 (4),
  • do pole Prvky a plochy vyberte z grafické plochy díru z válcovým zahloubením (prvek Válcové zahloubení pro M6 šrouby).

78-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

Zkontrolujte současnou fázi modelu.

79-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

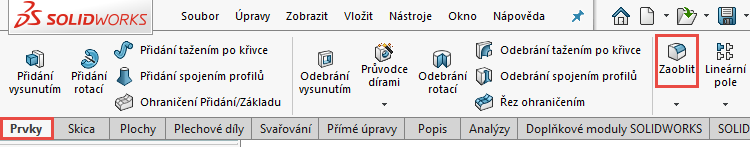

Ze záložky Prvky vyberte příkaz Zaoblit.

80-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

PropertyManageru Zaoblit:

  • zadejte poloměr zaoblení 5 mm,
  • vyberte dvě přechodové hrany mezi tělem potrubí a osazeními (viz červené šipky).

81-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Ze záložky Prvky vyberte příkaz Zkosit.

82-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

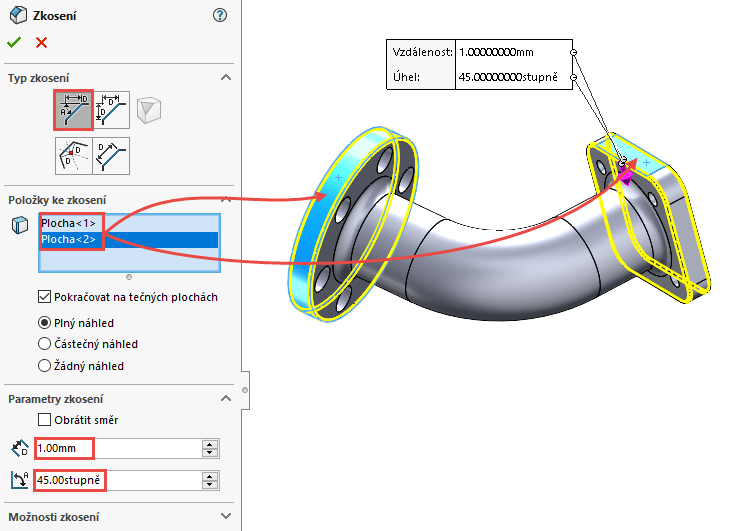

PropertyManageru Zkosení:

  • zadejte vzdálenost 1 mm,
  • ponechejte výchozí úhel 45°,
  • vyberte dvě plochy (viz červené šipky).

83-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Tip: Všimněte si, že nebylo nutné vybírat postupně všechny hrany pro zkosení. SOLIDWORKS automaticky po výběru plochy vybere sousedící a navazující hrany a zkosí je.

Zkontrolujte současnou fázi modelu. Uložte si dokument (Ctrl + S).

84-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

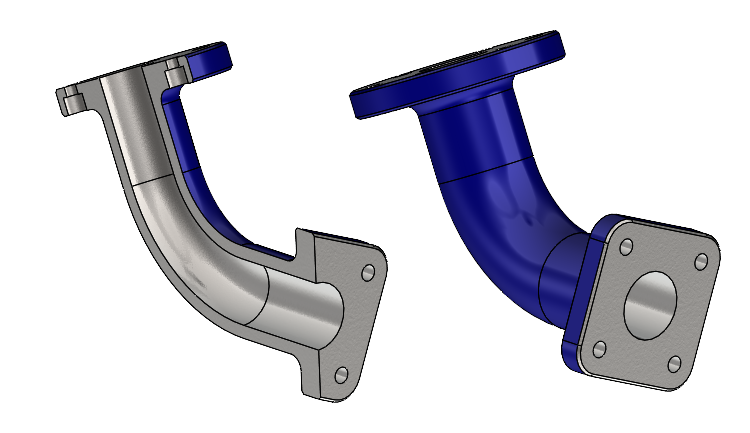

Model potrubí v řezu.

85-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks



Přidání materiál

Podle výkresu je pro výrobu potrubí určeným materiálem Litá uhlíková ocel. Tento materiál modelu přidáme, abychom zjistili jeho hmotnost a ověřili si tak správnost modelování prostřednictvím fyzikálních vlastností.

Ve FeatureManageru klikněte pravým tlačítkem na Materiál a z kontextového panelu nástrojů vyberte možnost Upravit materiál.

86-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

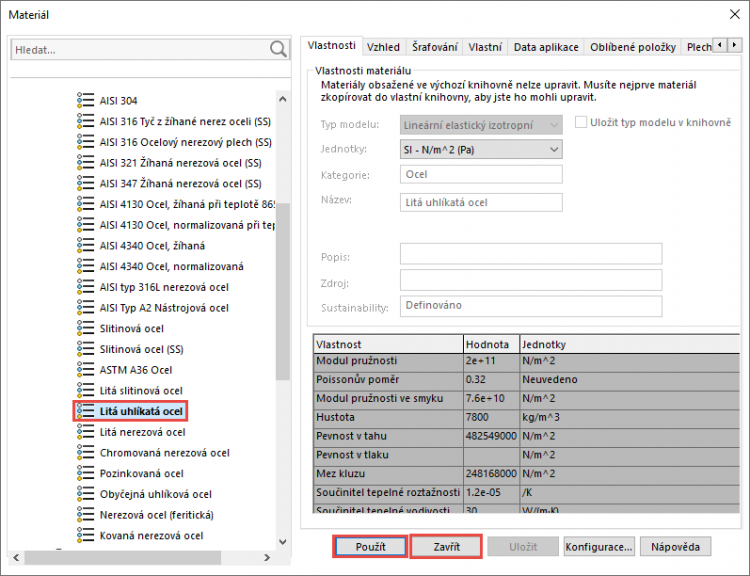

V dialogovém okně Materiál vyhledejte materiál Litá uhlíková ocel. Stiskněte tlačítka Použít a Zavřít.

87-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Tip: Pokud nemůžete materiál dohledat, použijte vyhledávač materiálů. Jak na to, se dozvíte v naší novince SOLIDWORKSu 2020.

Model potrubí po přidaném materiálu změní vzhled.

88-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Tip: Pokud máte certifikovanou grafickou kartu a zapnuté zobrazení RealView, můžete vidět fotorealistický efekt kovového vzhledu.



Fyzikální vlastnosti

Pomocí fyzikálních vlastností snadno ověříme správnost modelování. Díky těmto informacím zjistíme rychle hmotnost, těžiště a celou řadu užitečných informací.

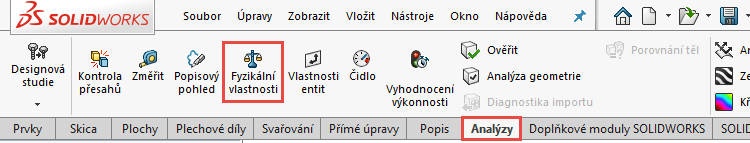

Ze záložky Analýzy vyberte tlačítko Fyzikální vlastnosti.

89-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

V okně Fyzikální vlastnosti porovnejte:

  • hmotnost dílu: 0,94 kilogramů,
  • plošný obsah: 42418,95 mm2,
  • těžiště: X = -51,81 mm, Y = 27,30 mm, Z = 0 mm.

90-SOLIDWORKS-beginner-zacatecnik-postup-navod-priklad-pro-zacinajici-uzivatele-ucime-se-solidworks

Uložte si dokument klávesovou zkratkou Ctrl + S. Zavřete dokument.
