Židle: Postup modelování sestavy #2

    / 29. 3. 2018

39-Mujsolidworks-sestava-zidle-postup-tutorial-navod

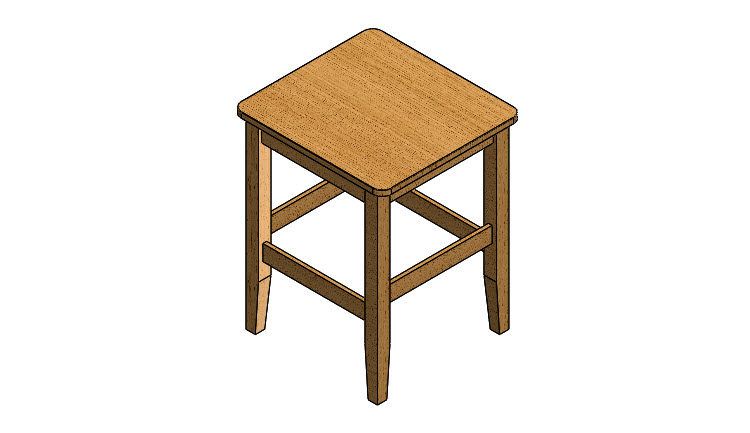

K vytvoření modelu židle budete potřebovat pět dílů, které si můžete zpracovat sami nebo podle našich návodů krok za krokem. Podívejte se na výkres sestavy a vyzkoušejte si základní druhy vazeb, které se používají v sestavách nejčastěji.

Postup modelování sestavy #2

Pokud nemáte první část sestavy hotovou, přejděte k první části dílu tvorby sestavy.



Vložení a vazbení příčky 15 × 15 × 340

Vložte do sestavy příčku 15 × 15 × 340  → model 20180301-03.SLDPRT.

22-Mujsolidworks-sestava-zidle-postup-tutorial-navod

Vytvořte vazbu Sjednocená mezi čelem příčky a nohy.

23-Mujsolidworks-sestava-zidle-postup-tutorial-navod

Vytvořte Soustřednou vazbu mezi drážkou pro pero a perem příčky výběrem zaoblených ploch obou dílů.

24-Mujsolidworks-sestava-zidle-postup-tutorial-navod

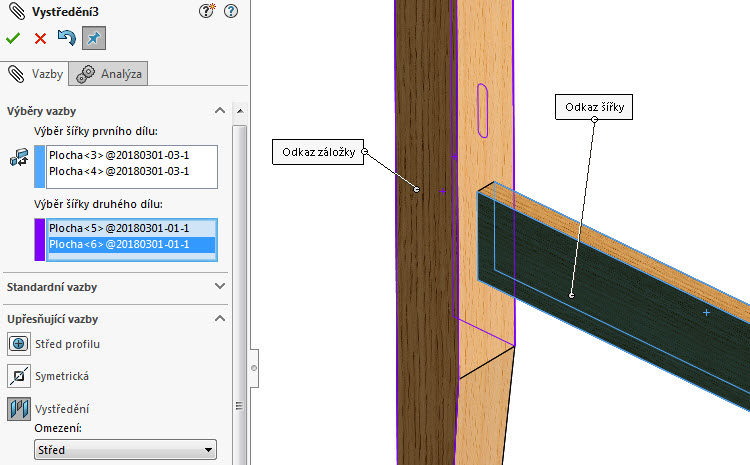

Vazbou Vystředění určete polohu příčky vůči noze.

Tip: Použít můžete i vazbu Rovnoběžná výběrem dvou rovnoběžných ploch dílů v sestavě.

25-Mujsolidworks-sestava-zidle-postup-tutorial-navod

Do sestavy vložte druhou příčku a pomoc vazeb určete její polohu. Po dokončení by měla sestava vypadat jako na obrázku.

26-Mujsolidworks-sestava-zidle-postup-tutorial-navod



Zrcadlení a vytváření opačných verzí

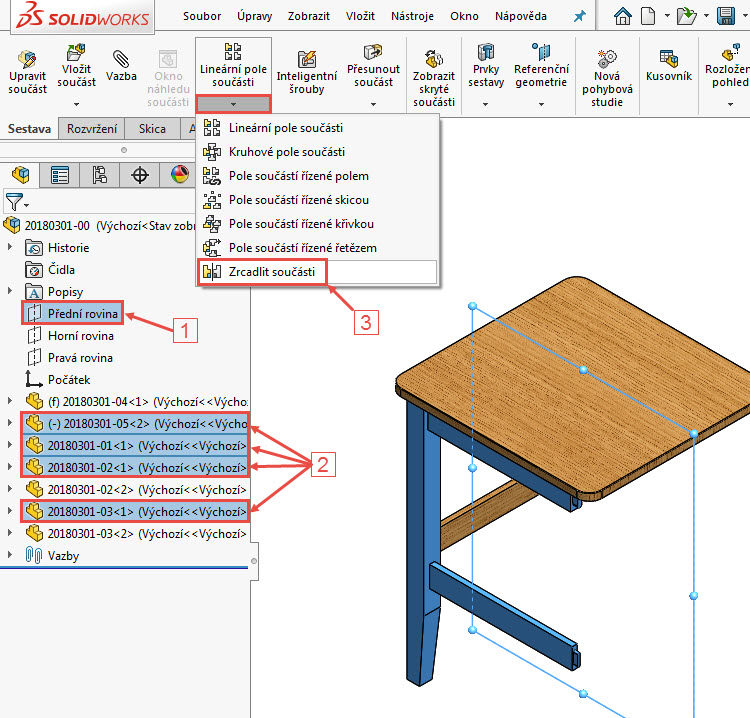

Stiskněte klávesu Ctrl, vyberte rovinu Přední, z FeatureManageru díly k zrcadlení (2) a vyberte příkaz Zrcadlit součásti (3).

27-Mujsolidworks-sestava-zidle-postup-tutorial-navod

PropertyManageru Zrcadlit součásti pokračujte tlačítkem Další.

28-Mujsolidworks-sestava-zidle-postup-tutorial-navod

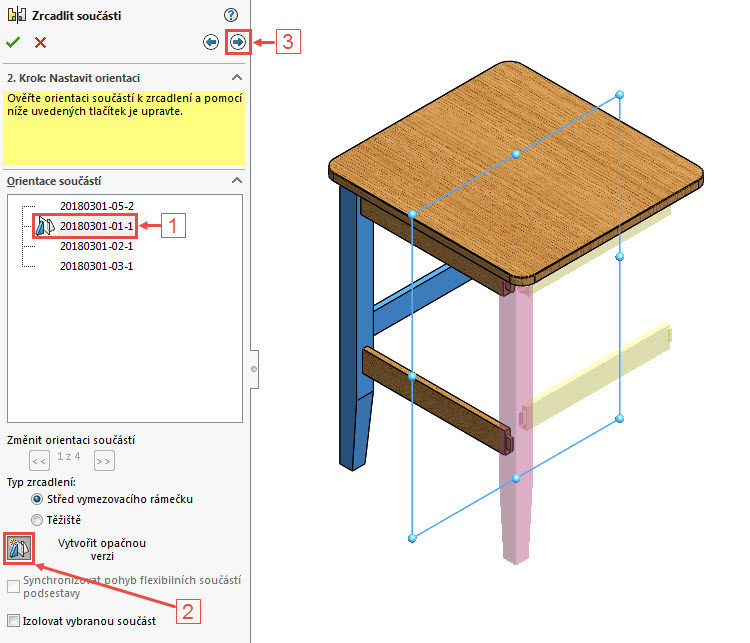

Pokud se podíváte do náhledu, zjistíte, že tvar nohy neodpovídá tvaru, kterého chceme zrcadlením dosáhnout a je potřeba vytvořit opačnou verzi. V kartě 2. Krok: Nastavit orientaci vyberte díl 20180301-01-1 (noha; 1) a stiskněte tlačítko Vytvořit opačnou verzi (2) a vizuálně zkontrolujte, že už je tvar nohy odpovídající záměru návrhu. Pak postupujte tlačítkem Další (3).

30-Mujsolidworks-sestava-zidle-postup-tutorial-navod

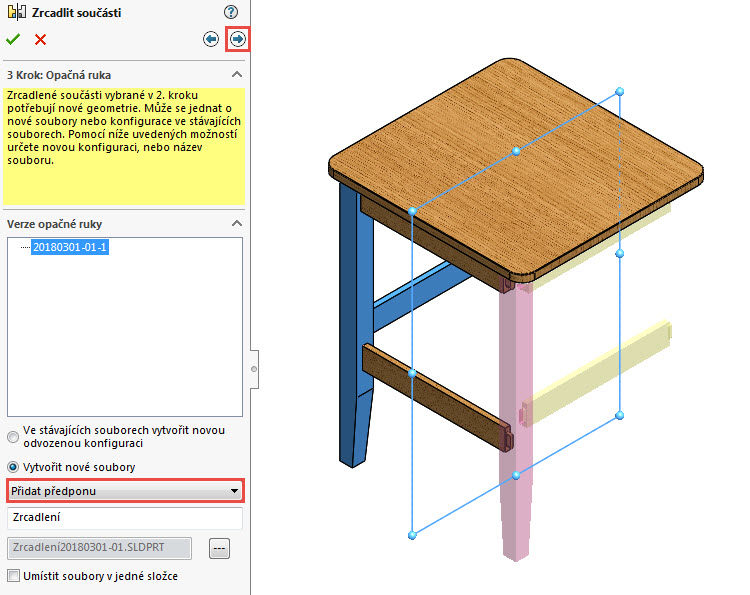

V další kartě můžete podle potřeby upravit nově vytvořeného modelu opačné verze. Zpravidla se změna názvu nebo přípony nemění. Pokračujte tlačítkem Další.

31-Mujsolidworks-sestava-zidle-postup-tutorial-navod

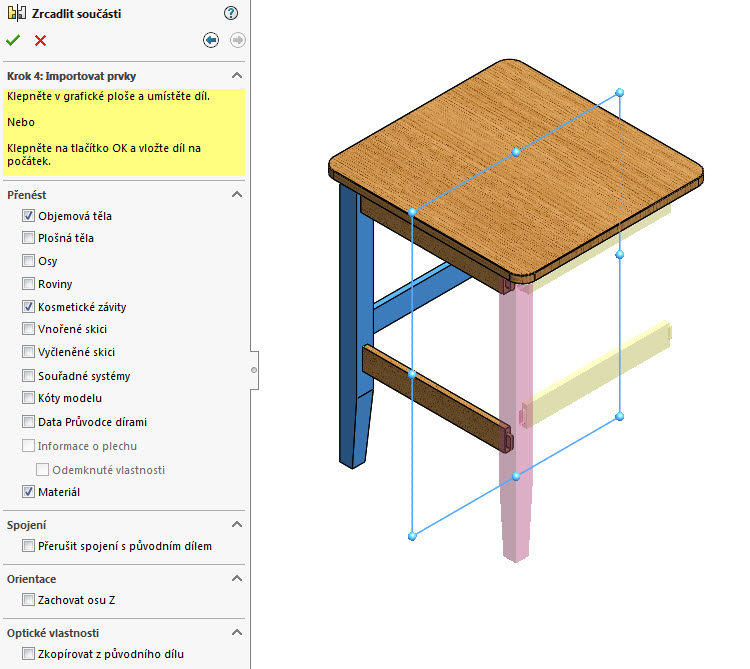

Dokončete zrcadlení potvrzovacím tlačítkem.

32-Mujsolidworks-sestava-zidle-postup-tutorial-navod

Vytvořením opačné verze modelu se přenesly pouze materiálové vlastnosti, ne textura. Přidejte na nohu přetažením z panelu Vzhledy, prostředí a nálepky texturu buku…

33-Mujsolidworks-sestava-zidle-postup-tutorial-navod

… a nechejte projevit změny v rozsahu zrcadleného dílu. Pokud se změna neprojeví ihned, stiskněte klávesovou zkratku Ctrl + Q pro aktualizaci.

34-Mujsolidworks-sestava-zidle-postup-tutorial-navod

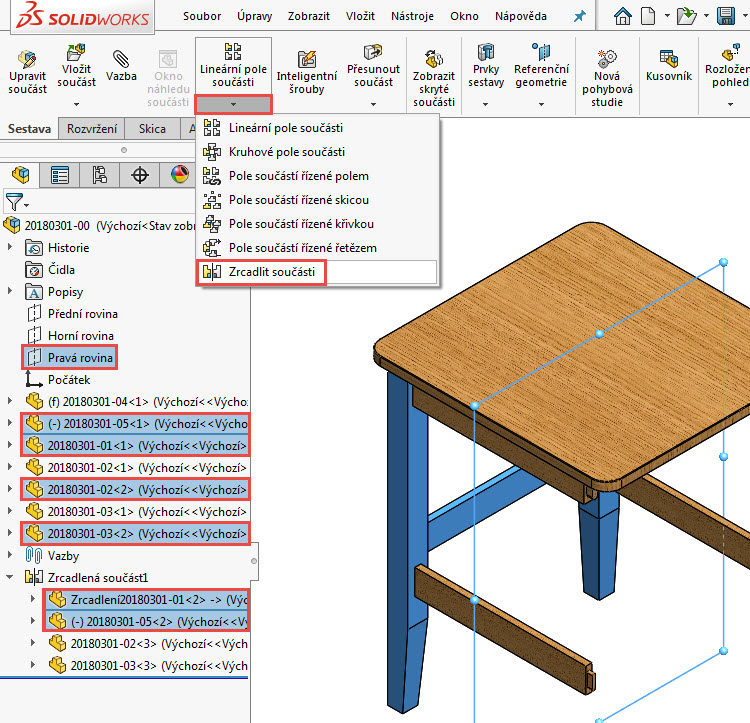

Stejným způsobem ozrcadlíme nohy a příčky podle roviny Přední. Ve FeatureManageru si rozbalte složku Zrcadlená součást1. Stiskněte klávesu Ctrl, vyberte rovinu Pravá a ostatní označené díly a vyberte příkaz Zrcadlit součásti.

35-Mujsolidworks-sestava-zidle-postup-tutorial-navod

Vytvořte opačné verze obou nohou, pokračujte tlačítkem Další a dokončete zrcadlení potvrzovacím tlačítkem.

36-Mujsolidworks-sestava-zidle-postup-tutorial-navod

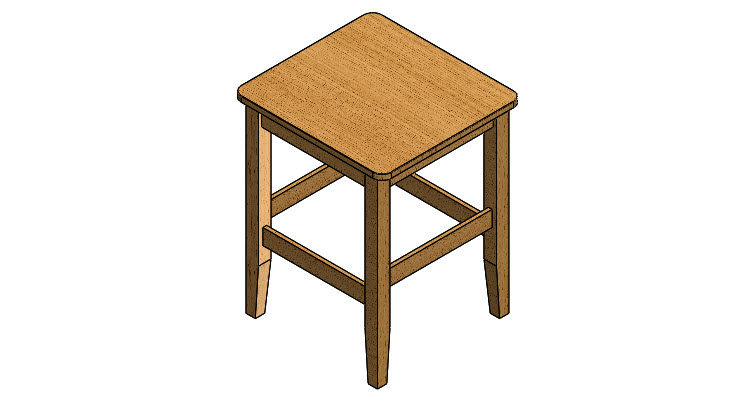

Sestava židle je hotová.

39-Mujsolidworks-sestava-zidle-postup-tutorial-navod
