Židle: Výkresová dokumentace sestavy s kusovníkem

    / 8. 3. 2018

0-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial

Sestava židle je vhodným příkladem pro začínající uživatele SOLIDWORSKu, na kteří se naučí během tvorby naučí základy skicování, vazbení sestavy, vytváření opačných verzí modelů a jak vložit do výkresu kusovník. Podívejte se, z jakých částí se sestava skládá a popřemýšlejte na základní rozvahou, jak při modelování postupovat.

Model židle se skládá z šesti dílů, z nichž se některé v sestavě opakují nebo je v sestavě použita jejich opačná verze (nohy židle):

  • pozice 1 – sedák – 450 × 450 × 18 mm – 1 kus (zadání – postup modelování),
  • pozice 2 – kolík – průměr 10 mm × 30 mm – 4 kusy (zadání + postup modelování),
  • pozice 3 – levá noha s otvory ve tvaru drážky pro pero – čtvercový průřez 40 mm × 590 mm – 2 kusy (zadánípostup modelování),
  • pozice 4 – příčka – 20 × 60 × 340 mm – 4 kusy (zadánípostup modelování),
  • pozice 5 – příčka – 15 × 50 × 340 mm – 4 kusy (zadání – postup modelování),
  • pozice 6 – pravá noha s otvory ve tvaru drážky pro pero – čtvercový průřez 40 mm × 590 mm – 2 kusy (model bude řešen zrcadlením opačné verze v sestavě).

Postup jak vytvořit sestavu, najdete on-line.

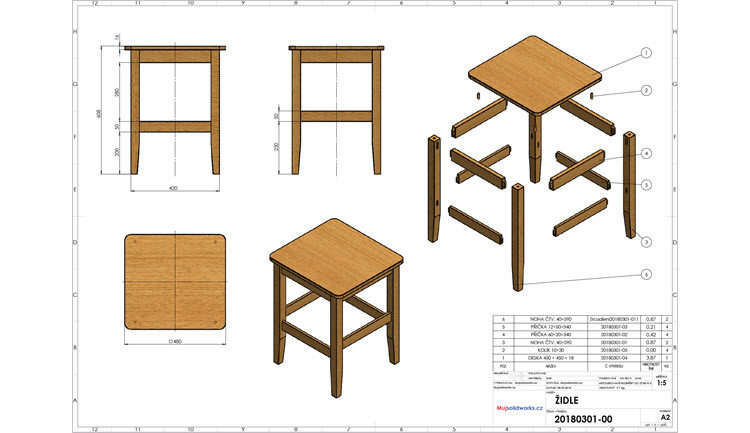

Jednotlivé díly sestavy jsou zřetelné z výkresové dokumentace sestavy židle v níže znázorněných pohledech.
