Hranice 2016: Jak postupovat při tvorbě výkresu příruby

    / 8. 7. 2016

2-MujSolidWorks-SOLIDWORKS-soutez-CAD-video-postup-tutorial-navod-vykres

Ve druhé z kategorií studentské soutěže v SOLIDWORKSu bylo úkolem vytvořit výkres z modelu příruby. Podívejte se na video, jak měl vypadat správný postup.

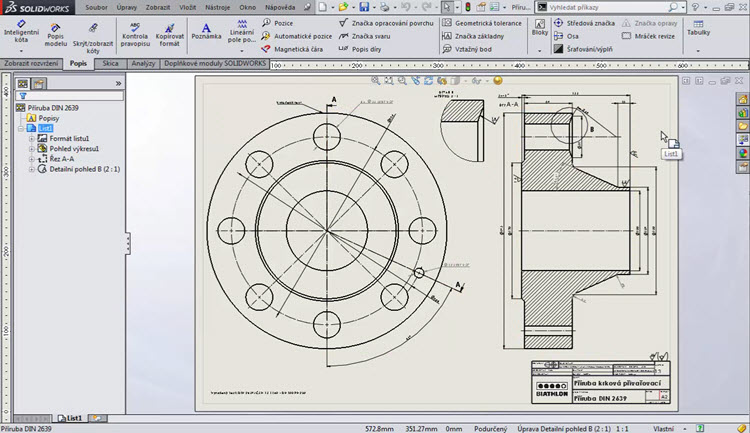

Výrobní výkres modelu příruby:

4-MujSolidWorks-SOLIDWORKS-soutez-CAD-video-postup-tutorial-navod-vykres

Jaký byl správný postup při tvorbě výkresové dokumentace, se dozvíte z videa:

Líbil se vám tento článek?
ANO (0) Udělit kladný hlasUdělit záporný hlas NE (0)
PŘEČTĚTE SI TAKÉ
KOMENTÁŘE K ČLÁNKU ( 1 )
  • Profile photo of Frenk Frenk píše: 20. 7. 2016 (12:04)  ǀ  Odpovědět

    Na výkrese máte pěkný chyták. Vsadím se, že když to bude vrtat páteční odpolední směna, která se už těší na pivo, tak vyvrtá otvor D12 z druhé strany a tím pádem na špatné pozici 🙂 . Proč? Protože řez v tomto případě v podstatě nahrazuje bokorys a ten by byl takto orientovaný v Americkém stylu promítání. Proti normám to asi není, ale je to takové lehce matoucí.
