Hranice 2018: Postup modelování spony #1

    / 17. 4. 2018

10-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Třetím soutěžním zadáním v Hranicích bylo podle výkresu vymodelovat sponu. Hodnotil se čas a postup zpracování. Podívejte se na návod s komentářem krok za krokem.

Předem zahájením modelování se podívejte na zadání → výkres 03. Promyslete si, jak byste při konstrukci postupovali a vyzkoušejte si sponu vymodelovat sami. Pokud si nebudete vědět rady, postupujte podle návodu.



Postup modelování spony #1

Založte si nový díl.

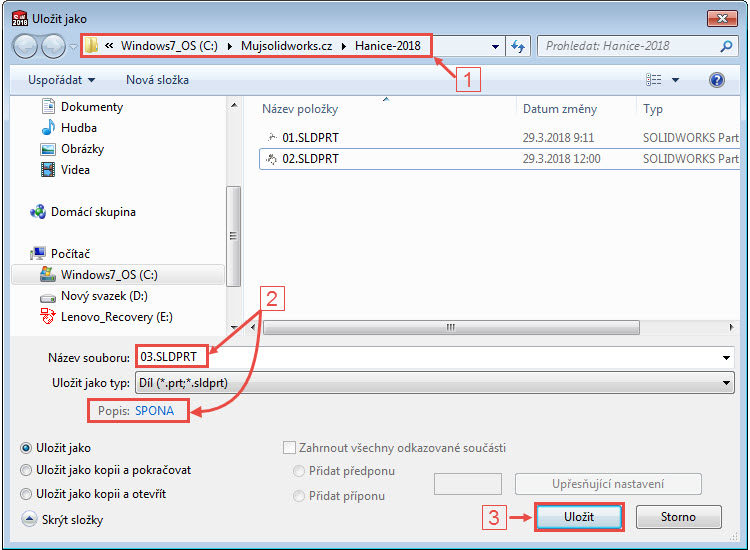

Uložte dokument do složky C:\Mujsolidworks.cz\Hranice-2018 (1) pod názvem 03.SLDPRT (2). Do pole Popis uveďte název součásti SPONA. Dokončete uložení tlačítkem Uložit (3).

1-SolidWorks-spona-Hranice-2018-postup-tutorial-navod



Skicování výchozího profilu

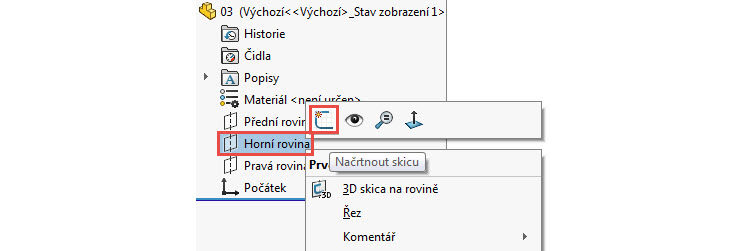

Vyberte rovinu Horní a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu. První skica, kterou v modelu dílu vytvoříte, se automaticky orientuje do pohledu kolmého na rovinu skici.

2-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

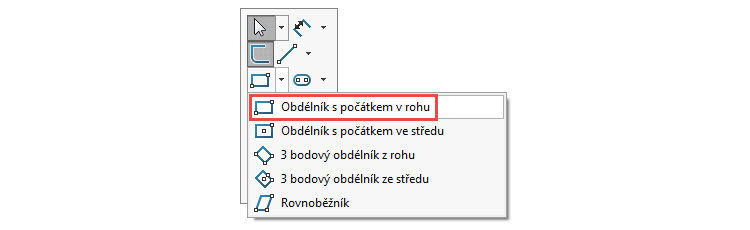

Klávesou S si zobrazte panel zkratek a vyberte příkaz Obdélník s počátkem v rohu.

3-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

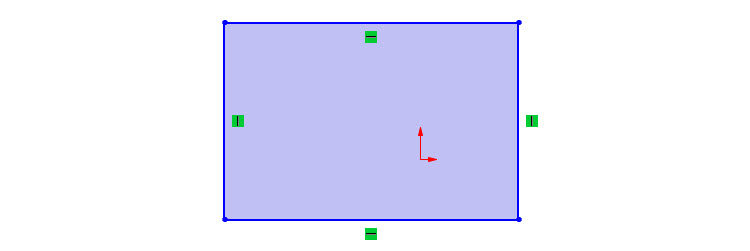

Nakreslete obdélník.

4-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

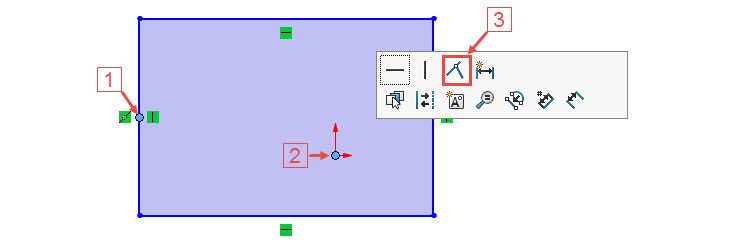

Stiskněte klávesu Ctrl, vyberte středový bod levé svislé strany obdélníku (1), počátek souřadného systému (2) a z kontextového panelu nástrojů vyberte vazbu Sjednocená (3).

5-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Horním gestem myši vyberte příkaz Inteligentní kóta.

11-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

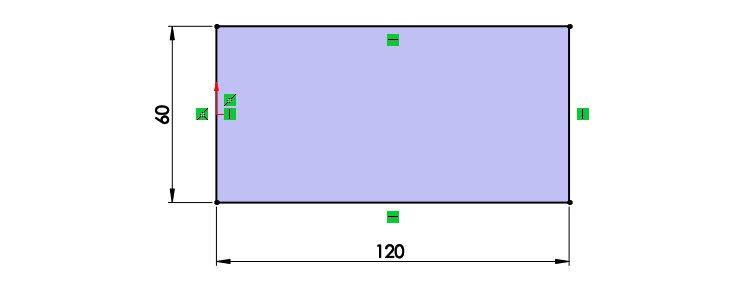

Zakótujte skicu:

  • délku obdélníku 120 mm,
  • výška obdélníku 60 mm.

6-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

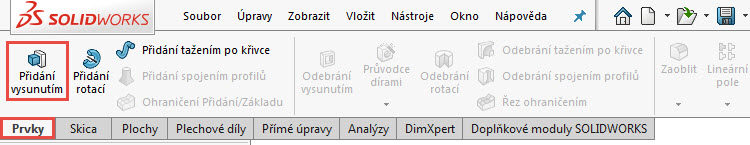

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

7-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

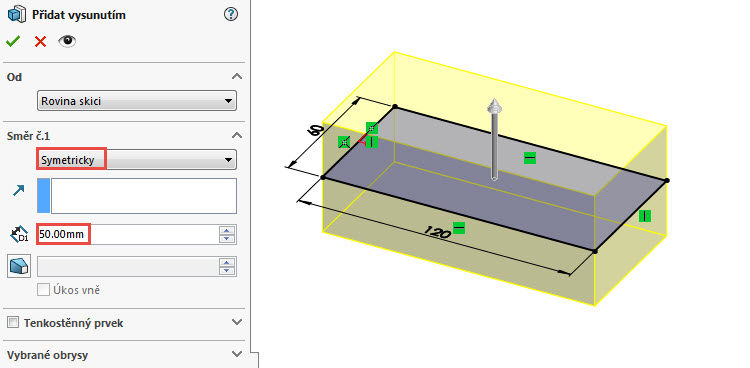

PropertyManageru Přidat vysunutím:

  • v poli Směr č. 1 vyberte možnost Symetricky,
  • zadejte vzdálenost vysunutí 50 mm.

8-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).



Tečná (úplná) zaoblení

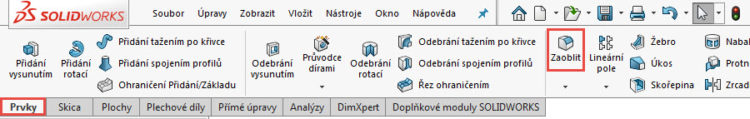

Ze záložky Prvky vyberte příkaz Zaoblit.

9-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

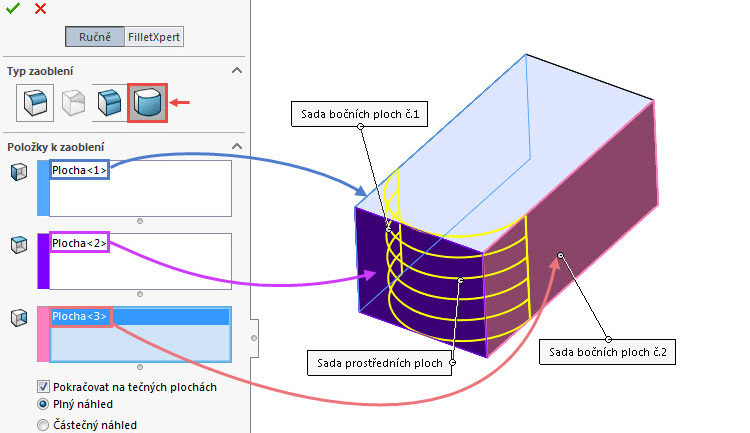

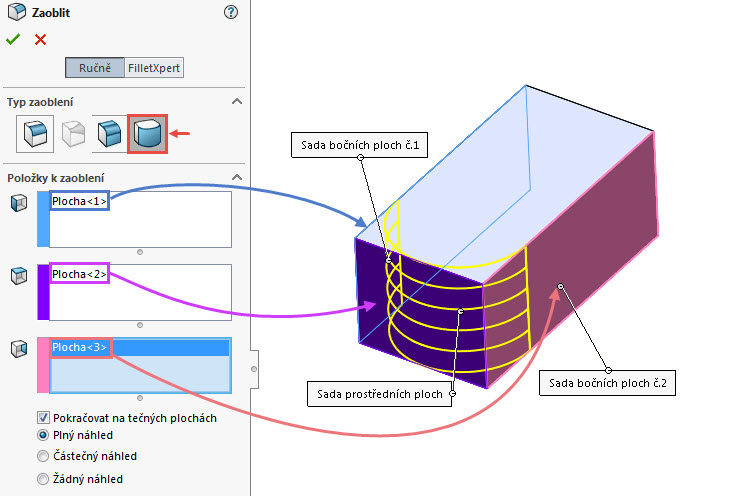

PropertyManageru Zaoblit:

  • vyberte tlačítko Úplné kulaté zaoblení,
  • do výběrových polí v části Položky k zaoblení postupně vyberte tři plochy zvýrazněné šipkami.

10-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Ze záložky Prvky vyberte příkaz Zaoblit.

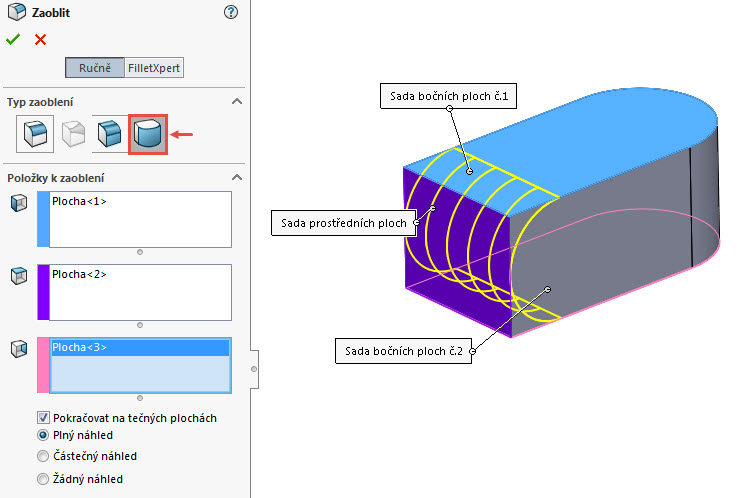

PropertyManageru Zaoblit:

  • vyberte tlačítko Úplné kulaté zaoblení,
  • do výběrových polí v části Položky k zaoblení postupně vyberte tři plochy zvýrazněné šipkami.

11-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).



Skořepina

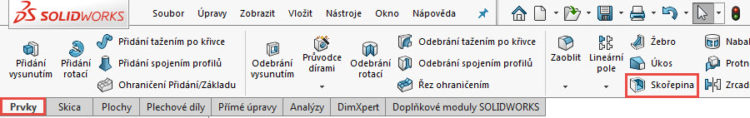

Ze záložky Prvky vyberte příkaz Skořepina.

12-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Do PropertyManageru Skořepina:

  • zadejte tloušťku 12 mm,
  • vyberte horní, zaoblenou a spodní plochu.

13-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Skicování profilu pro odebrání

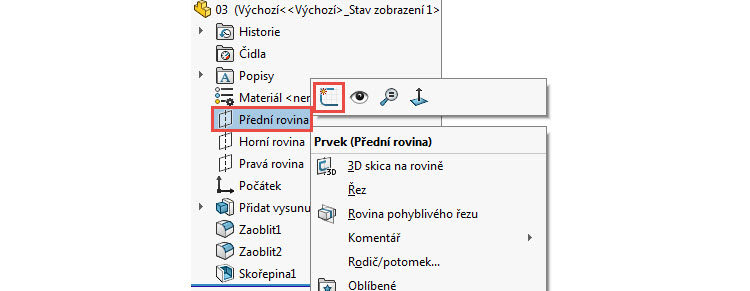

Odsazení na vnitřních plochách spony provedeme pomoc odebrání trajektorie po křivce. Jako první si vytvoříme skicu trajektorie, kterou bude čtverec. Založte novou skicu v rovině Přední.

14-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

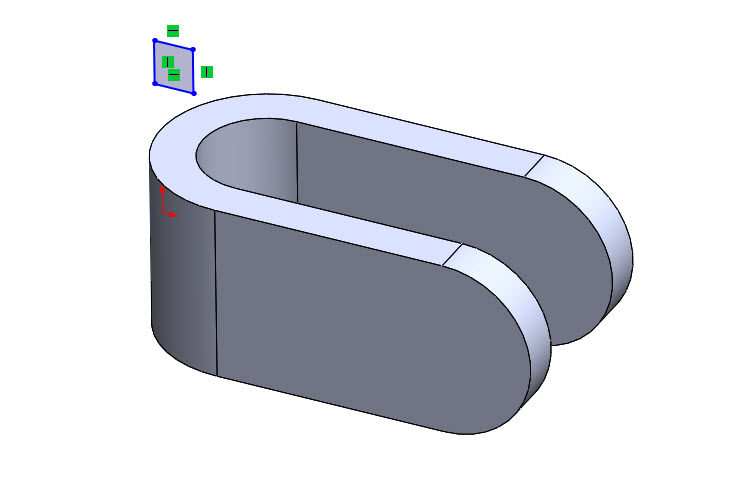

Nakreslete obdélník s počátkem v rohu.

15-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

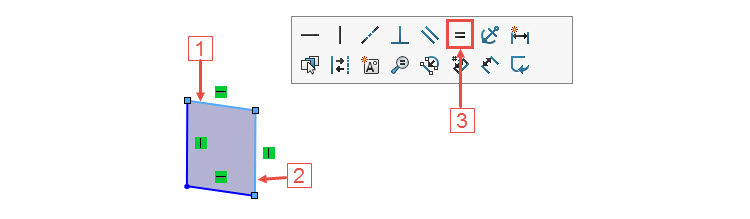

Stiskněte klávesu Ctrl, vyberte vodorovnou stranu obdélníku (1), svislou stranu obdélní (2) a z kontextového panelu nástrojů vyberte příkaz Stejná. Díky této vazbě se z obdélníku stane čtverec a nebude nutné kótovat dvě strany (výhoda parametrického modeláře).

16-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

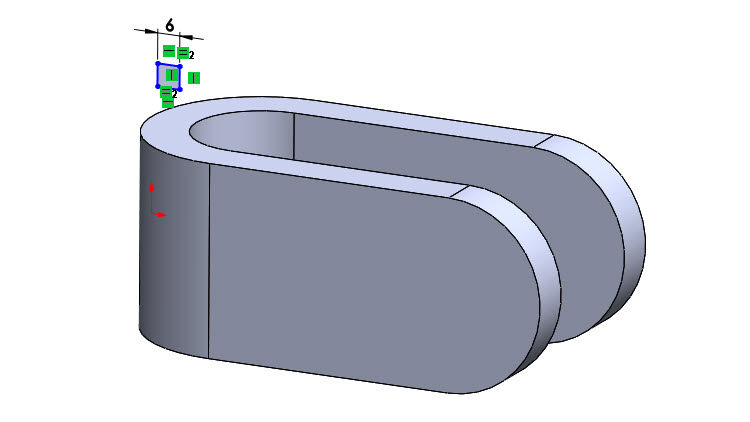

Zakótujte stranu čtverce 6 mm.

17-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

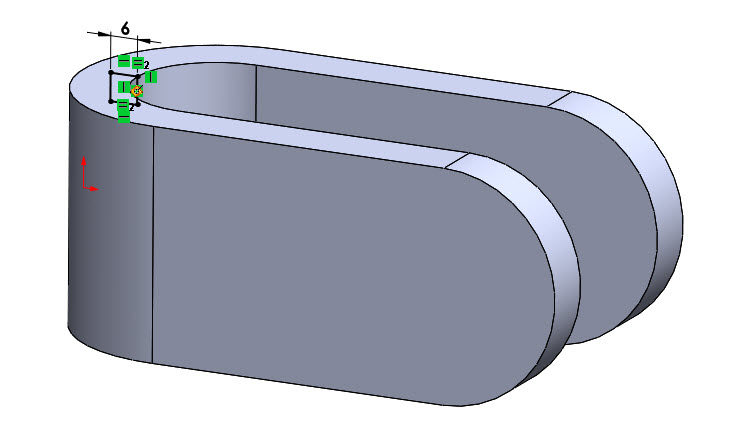

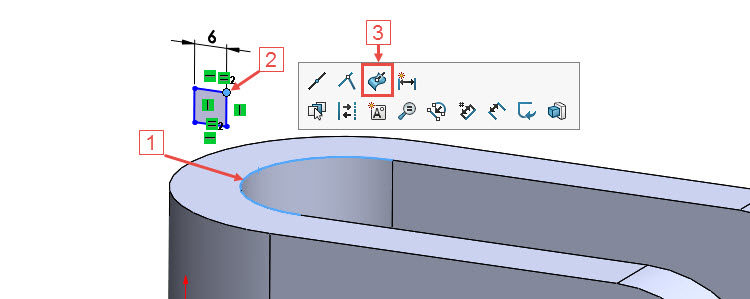

Stiskněte klávesu Ctrl, vyberte zaoblenou hranu spony (1), pravý horní roh čtverce (2) a z kontextového panelu nástrojů vyberte příkaz Sjednocená.

18-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Skica je plně určená a připravená pro odebrání trajektorie po křivce.

19-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

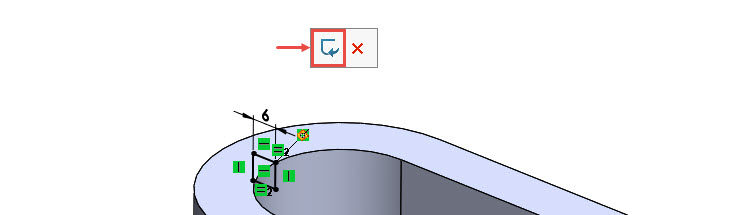

Stiskněte klávesu D a z kontextového panelu nástrojů vyberte tlačítko pro dokončení skici.

20-SolidWorks-spona-Hranice-2018-postup-tutorial-navod

Pokračujte v modelování podle druhého dílu návodu.
