Hranice 2018: Soutěžní zadání

    / 4. 4. 2018

1-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez (2)

Již po sedmé porovnávali studenti středních škol zkušenosti v konstruování, modelování a tvorbě výkresové dokumentace. Pokud jste se soutěže nezúčastnili a chtěli byste si sami vyzkoušet, jaké to je být na místě soutěžícího, připravili jsme pro vás soutěžní zadání. Pokud si však nebudete vědět rady nebo se budete chtít podívat, jaký byl správný postup, připravili jsme pro vás návody s komentářem krok za krokem.

Pokud jste neměli příležitost vžít se do role soutěžícího, najděte si chvíli volného času a zkuste si sami vymodelovat díly podle soutěžních zadání. Můžete se tak naučit nové konstrukční postupy a zvýšit tak svoji konkurenceschopnost na trhu práce po absolvování studia. Třeba i tato chvíle bude pro vás motivací si rozšířit své zkušenosti a vyzkoušíte si porovnání znalostí v SOLIDWORKSu se studenty příští rok.

Úkolem soutěžících bylo zpracovat co nejrychleji a správně 5 modelů a 1 výkres. Právě čas a správný postup rozhodl o tom, kdo byl nejlepší. Podívejte se na soutěžní zadání:

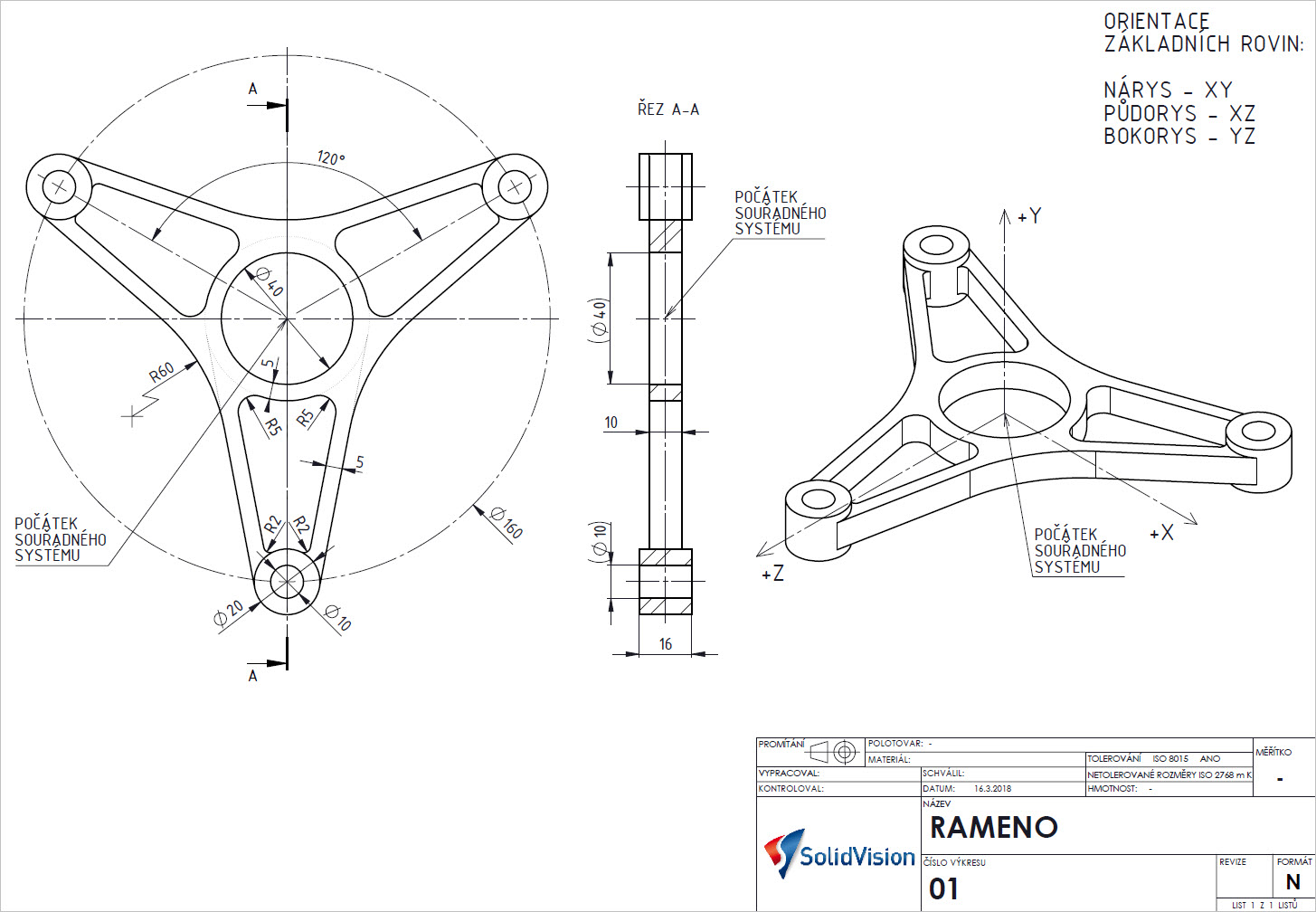

1-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez

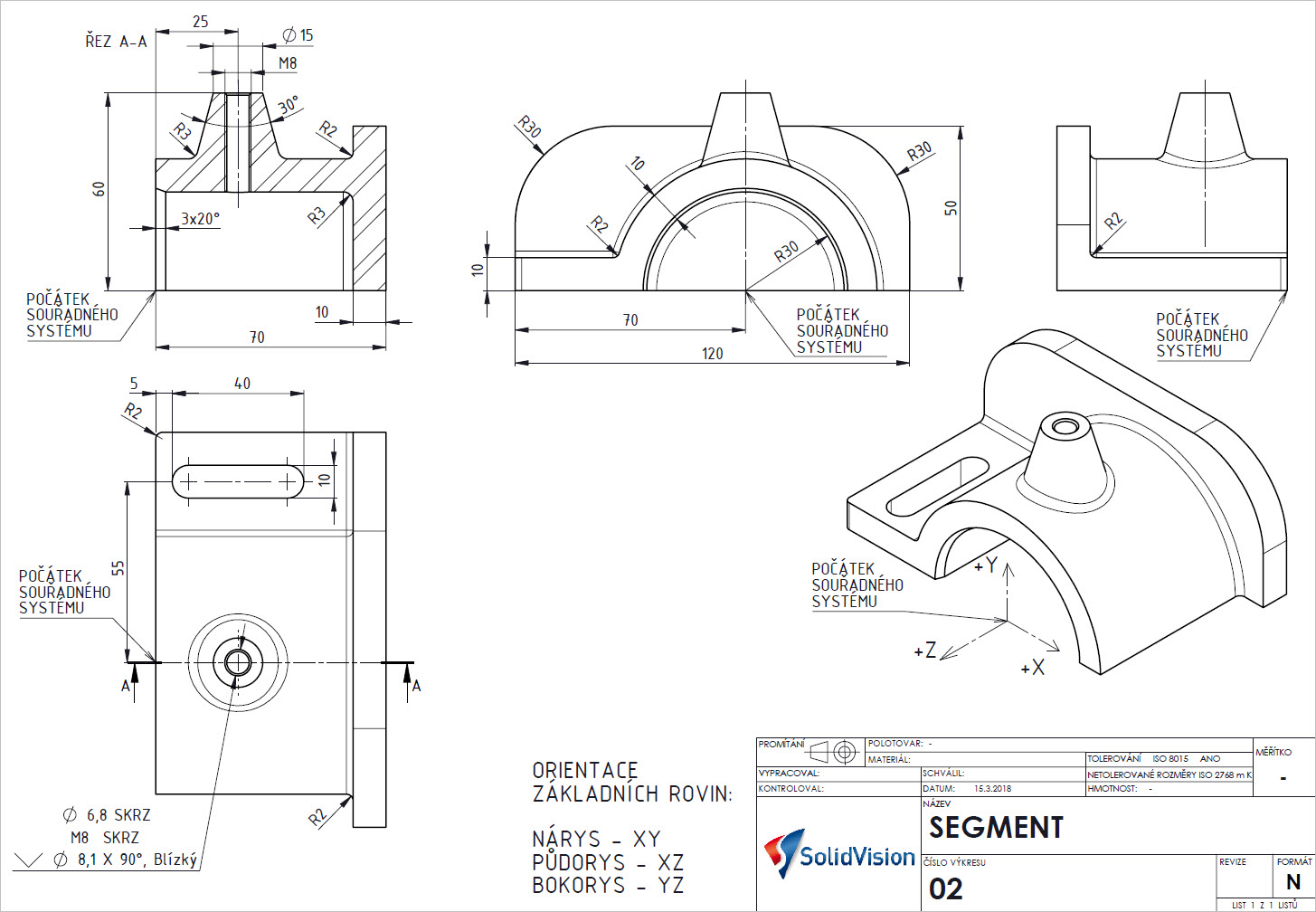

2-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez

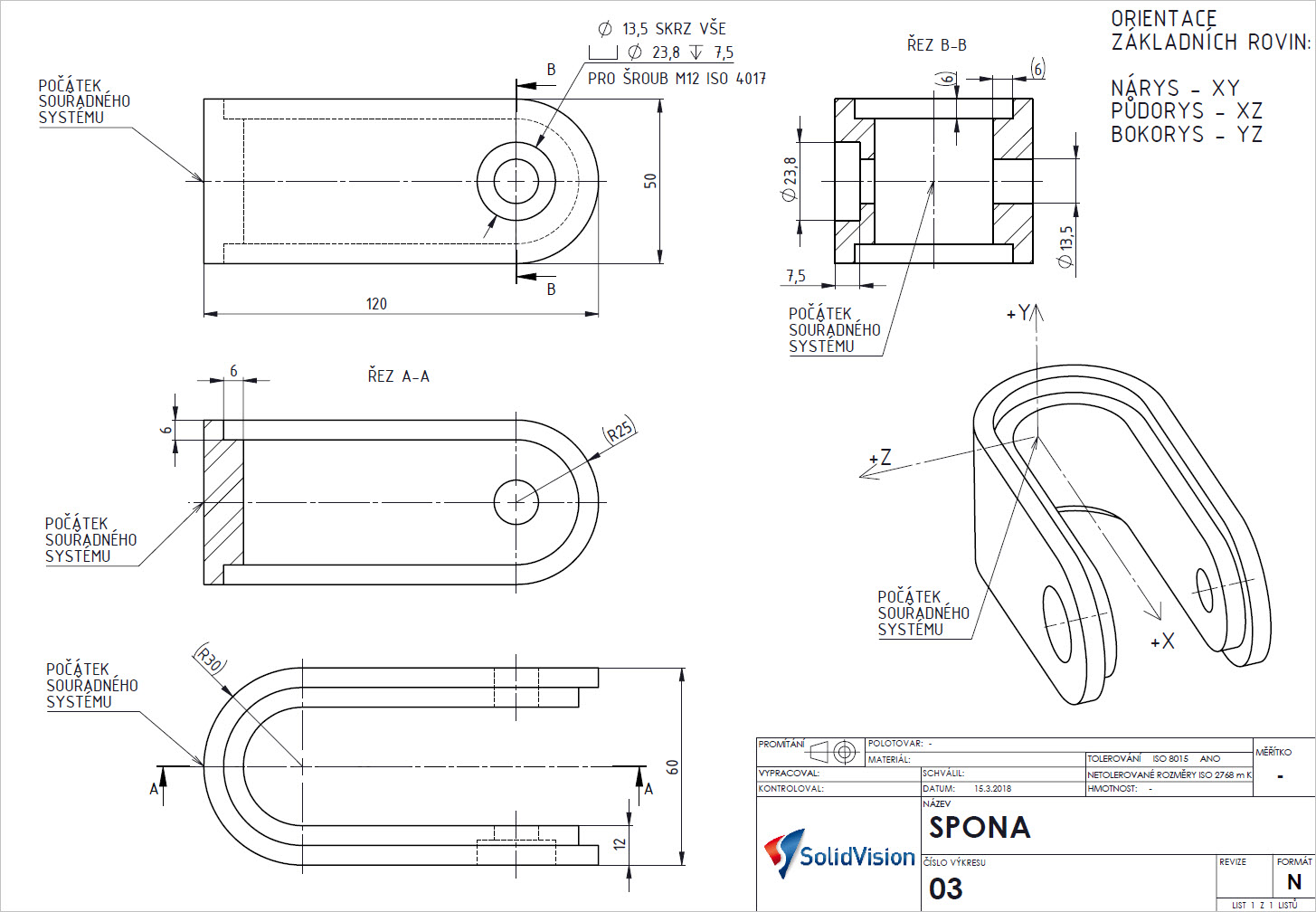

3-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez

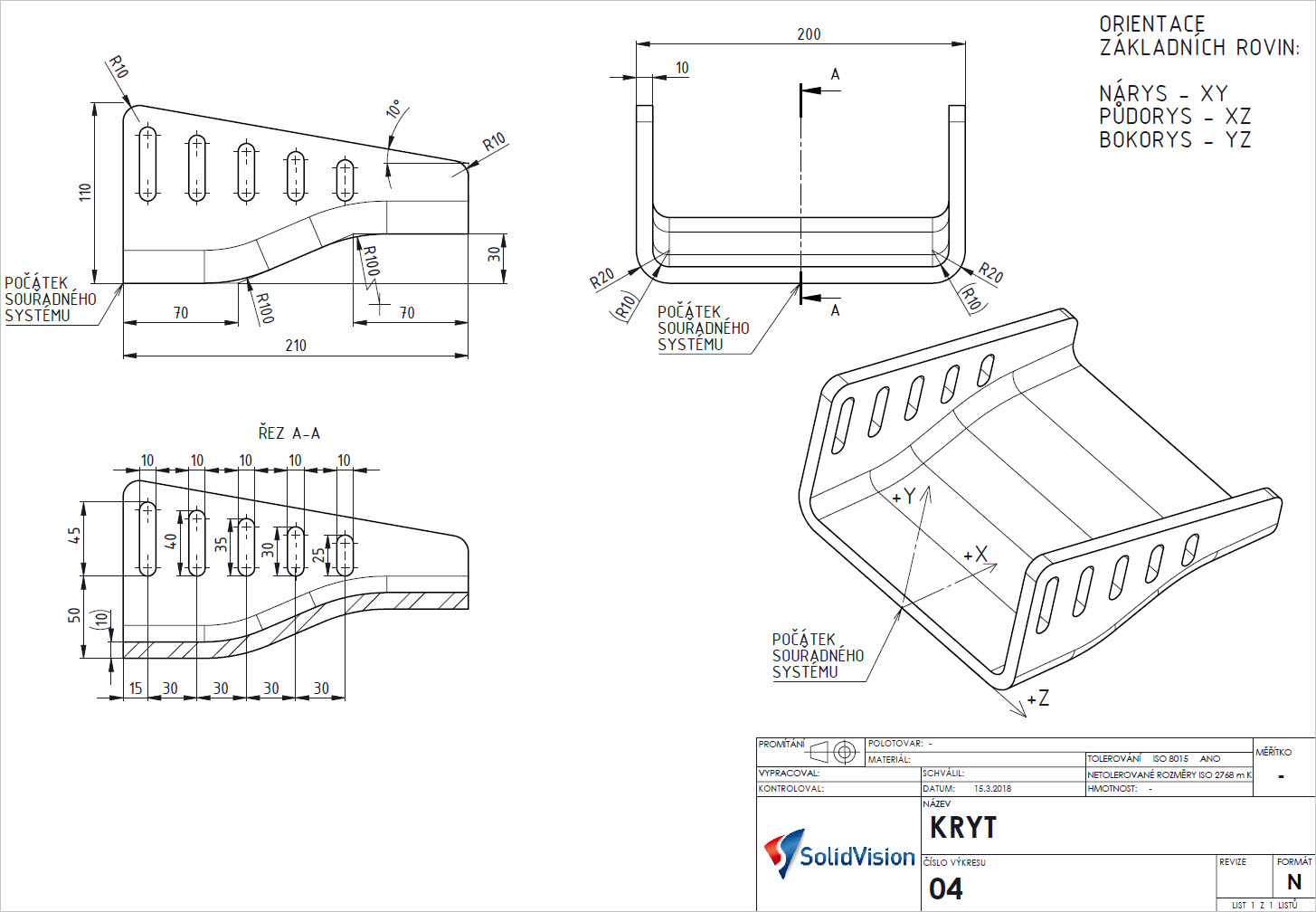

4-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez

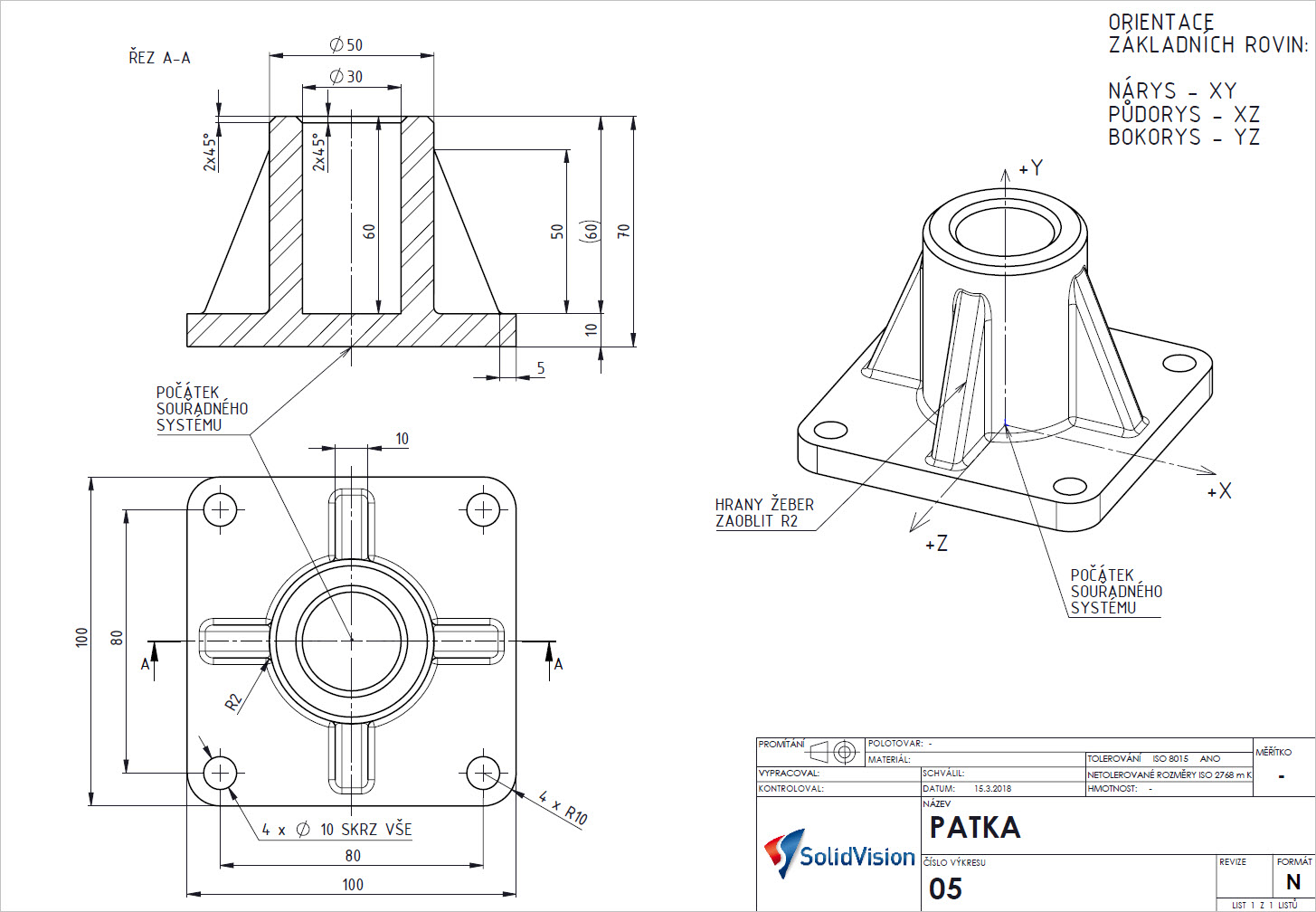

5-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez

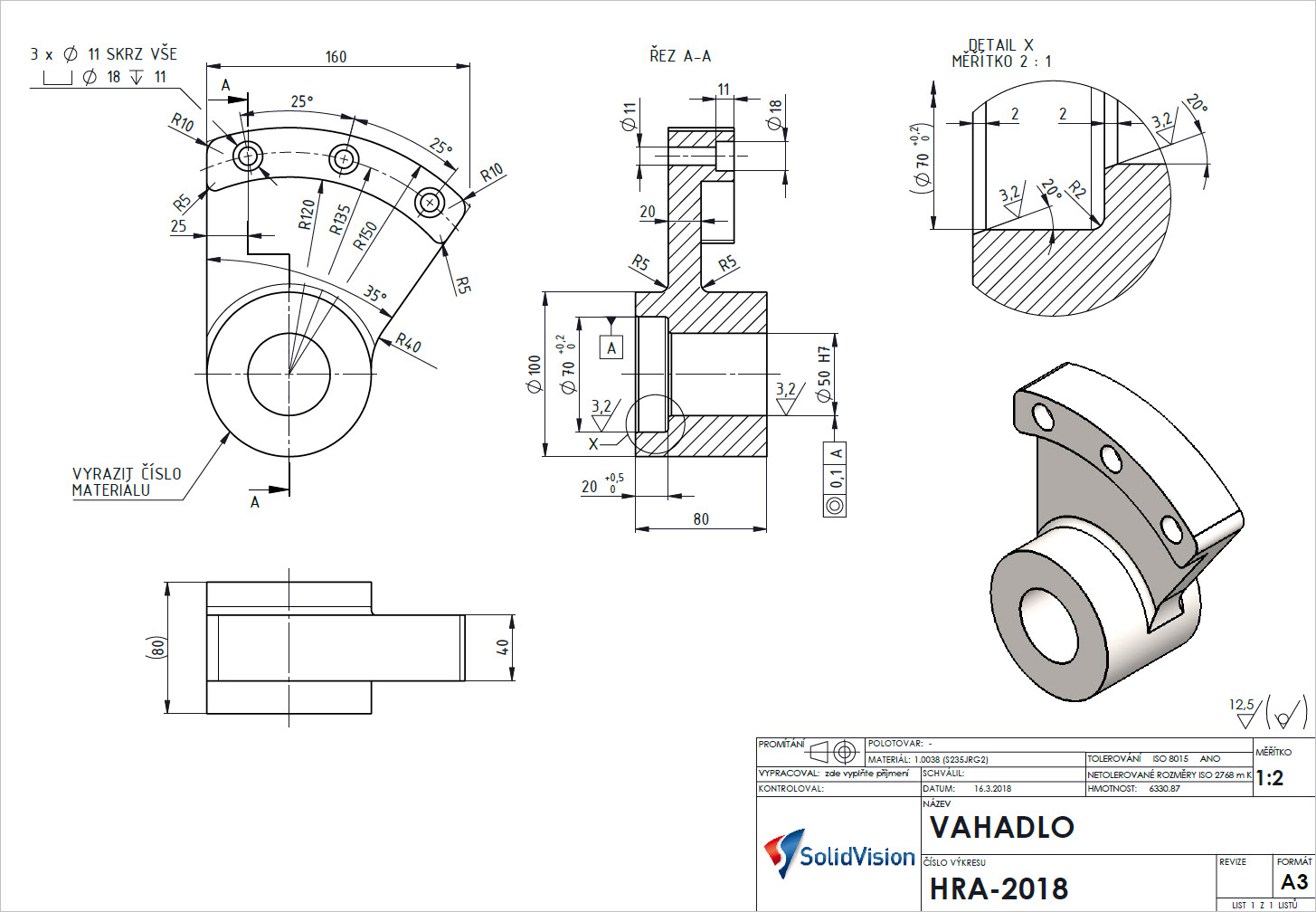

6-Hranice-2018-soutezni-zadani-vykresy-SolidWorks-soutez

Ověřte si správný postup podle našich návodů a do komentářů nám můžete sdělit, jaký postup jste zvolili a proč si myslíte, že je právě lepší než ten náš. Zároveň můžete uvádět čas, za který se vám podařilo díly vymodelovat a vytvořit výkres.

Pokud si nebudete vědět rady, podívejte se do našich návodů:
