Jak převést entity vnitřních smyček

    / 2. 12. 2015

5-SolidWorks-2016-prevest-entity

Zcela novou pokročilou funkcí SOLIDWORKSu 2016 je možnost převodu entit vnitřních smyček. Podívejme se, jak na to, s vylepšeným příkazem Převést entity.

Příkaz Převést entity už určitě znáte. V SOLIDWORKSu 2015 a straších verzích převáděl hrany nebo entity. Vnitřní smyčky entit však bylo nutné vybírat postupně. Nové pokročilé nastavení Vybrat všechny vnitřní smyčky rozšířilo možnosti využití.

1-SolidWorks-2016-prevest-entity

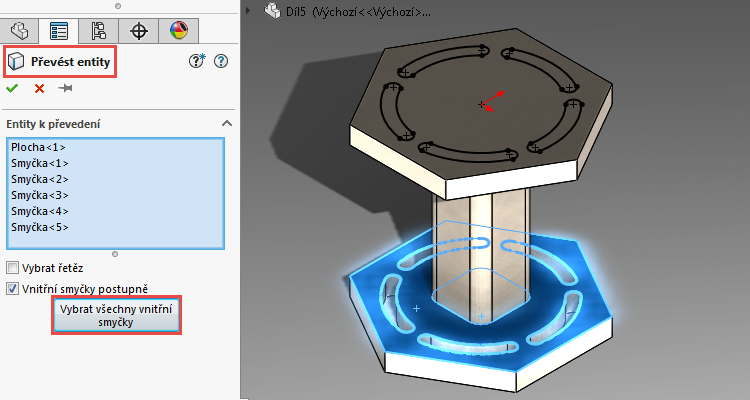

Chcete-li převést automaticky entity vnitřních smyček, aniž byste je vybírali postupně, klikněte na tlačítko Vybrat všechny vnitřní smyčky.

2-SolidWorks-2016-prevest-entity

Hranu, kterou nechcete převést z flexibilního pole, vymažte (obrysová hrana dříku modelu).

3-SolidWorks-2016-prevest-entity

Převedené entity vnitřních smyček na horní ploše modelu.

4-SolidWorks-2016-prevest-entity
