Kluzné ložisko: Zadání výkresové dokumentace

    / 20. 10. 2016

6-kluzne-lozicko-mujsolidworks-solidworks-4-12-cviceni-zadani-postup-navod-tutorial

Model kluzného ložiska je určený pro začínající uživatele SOLIDWORKSu. Naučíte se základy skicování a používat prvky pro přidání, vysunutí a zaoblení.

Vyzkoušejte si vymodelovat model kluzného ložiska podle výkresové dokumentace. Nebudete-li si vědět rady, můžete následně postupovat podle návodu, který pro vás připravujeme.

Zadání výkresové dokumentace

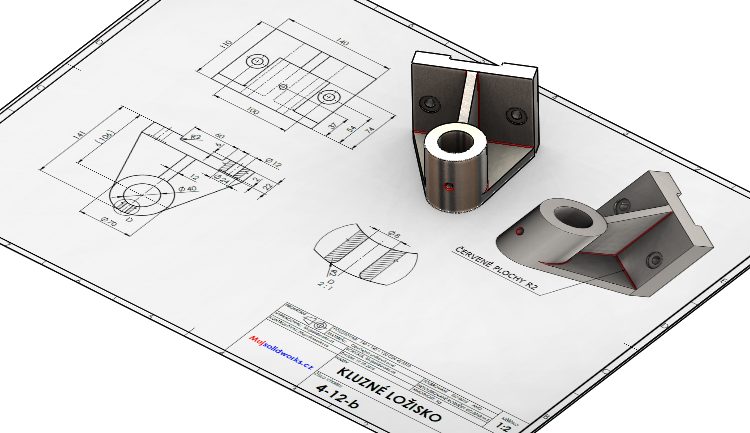

Výkres s pohledy a popisovým polem:

16-kluzne-lozicko-mujsolidworks-solidworks-4-12-cviceni-zadani-postup-navod-tutorial

Pohled na nárys:

15-kluzne-lozicko-mujsolidworks-solidworks-4-12-cviceni-zadani-postup-navod-tutorial

Pohled na půdorys:

3-kluzne-lozicko-mujsolidworks-solidworks-4-12-cviceni-zadani-postup-navod-tutorial

Pohled na detail díry:

4-kluzne-lozicko-mujsolidworks-solidworks-4-12-cviceni-zadani-postup-navod-tutorial

Červené plochy zvýrazněné v izometrickém pohledu mají poloměr zaoblení 2 mm:

5-kluzne-lozicko-mujsolidworks-solidworks-4-12-cviceni-zadani-postup-navod-tutorial
