Klasické zobrazení

Model Mania 2021: Soutěžní zadání

    / 19. 2. 2021

100-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Letošní konference 3DExperience Works se konala on-line formou. I přesto se uskutečnila soutěž Model Mania. Podívejte se, jaké zadání čekalo na soutěžící.

Tradiční soutěž se skládá ze tří částí. V první fázi soutěžící musí vytvořit model, ve druhé provést změny a na závěr ověřit návrh pevnostní analýzou. S ohledem na distanční formu soutěže bylo úkolem vytvořit model a ověřit mechanické vlastnosti pevnostní analýzou. Vyzkoušejte si vytvořit model a FEM analýzu sami. Pokud si nebudete vědět rady, podívejte se do našeho návodu (připravujeme).



Izometrický pohled na model:

99-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Výkres s pohledy:

90-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Horní pohled:

91-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

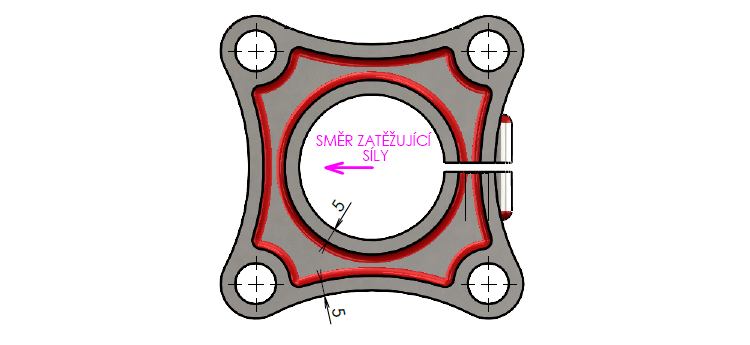

Dolní pohled:

92-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

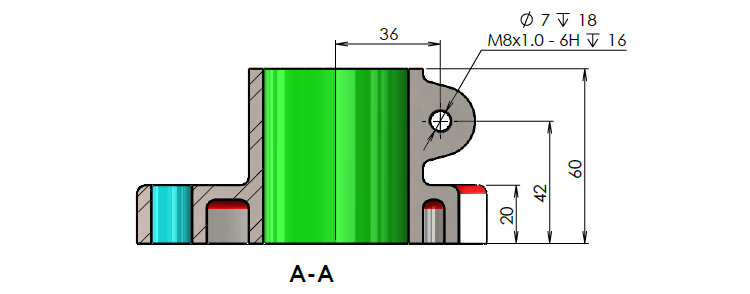

Pohled – Řez A-A:

93-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Přední pohled:

94-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Pohled – Detail D:

95-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Dolní pootočený pohled (zelená plocha = zatížená plocha; tyrkysové plochy = fixní plochy; červené plochy = R3):

96-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Izometrický pohled na fixní plochy a zatíženou plochu. Zatížení na plochu = 10 000 N:

97-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod

Razítko (materiál = obyčejná uhlíková ocel):

98-SOLIDWORKS-Model-Mania-2021-tutorial-postup-navod
