Postup modelování vahadla #3

    / 16. 10. 2020

73-ucime-se-solidworks-navod-postup-tutorial

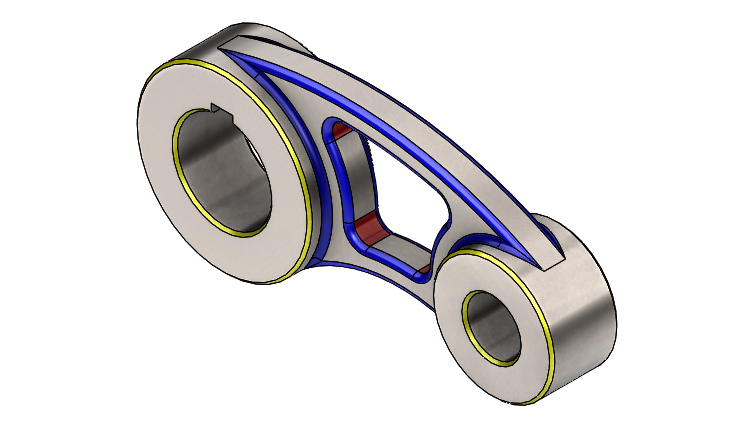

Postup modelování vahadla je vhodný pro začínající uživatele SOLIDWORKSu. Naučíte se skicovat, přidávat tečné vazby mezi kružnice a oblouky, kontrolovat stav skici a využívat efektivně sdílenou skicu. Podívejte se na postup modelování krok za krokem.

Před pokračováním v modelování se podívejte na výkres (zadání cvičné úlohy) a připomeňte si všechny informace a kóty, které jsou nezbytně nutné pro konstrukci modelu.



Postup modelování

Otevřete si rozpracovaný díl 20201008.SLDPRT. Zkontrolujte si, že je aktivní skica Skica1. Entity jsou černé. Pokud není skica aktivní, entity jsou šedé. Vyberte skicu Skica1FeatureManageru a z kontextového panelu nástrojů vyberte příkaz Upravit skicu.

37-ucime-se-solidworks-navod-postup-tutorial



Odsazení entit

Ze záložky Skica vyberte příkaz Odsadit entity.

38-ucime-se-solidworks-navod-postup-tutorial

PropertyManageru Odsadit entity nastavte odsazení 8 mm.

39-ucime-se-solidworks-navod-postup-tutorial

Vyberte horní oblouk (1) a klikněte do místa pod obloukem (2),…

40-ucime-se-solidworks-navod-postup-tutorial

… aby se odsazená entita odsadila dolů.

41-ucime-se-solidworks-navod-postup-tutorial

Opakujte výběr příkazu Odsadit entity. Ponechejte výchozí nastavení 8 mm. Vyberte spodní oblouk (1) a klikněte v místě nad ním (2),…

42-ucime-se-solidworks-navod-postup-tutorial

… aby se entita odsadila nahoru.

43-ucime-se-solidworks-navod-postup-tutorial

Pokračujte v odsazení kružnice o průměru 65 mm směrem ven. Vyberte příkaz Odsadit entity, vyberte kružnic o průměru 65 mm (1) a klikněte do místa, kde ukazuje červená šipka (2).

44-ucime-se-solidworks-navod-postup-tutorial

Pokračujte v odsazení kružnice o průměru 45 mm směrem ven. Vyberte příkaz Odsadit entity, vyberte kružnic o průměru 45 mm (1) a klikněte do místa, kde ukazuje červená šipka (2).

45-ucime-se-solidworks-navod-postup-tutorial

V tuto chvíli by skica měla vypadat takto.

49-ucime-se-solidworks-navod-postup-tutorial

V dalším kroku je možné pokračovat v detailních úpravách skici: oříznutí entit tak, aby zůstal uzavřený obrys kapsy…

46-ucime-se-solidworks-navod-postup-tutorial

… a pomocí příkazu Zaoblit entity provést zaoblení rohů.

47-ucime-se-solidworks-navod-postup-tutorial

Tento způsob je s ohledem na efektivní práci zbytečný a zaoblování nebo zkosení entit v režimu skicování se s ohledem na případné úpravy skici v praxi nedoporučuje. Zaoblování hran se provádí na úrovni prvků.



Skicování profilu drážky pro pero

Ponecháme skicu v tomto neořezaném a nezaobleném stavu a budeme pokračovat ve skicování profilu drážky pro pero.

49-ucime-se-solidworks-navod-postup-tutorial

Dolním gestem myši vyberte příkaz Obdélník s počátkem v rohu.

51-ucime-se-solidworks-navod-postup-tutorial

Umístěte levý horní roh obdélníku v místě mezikruží, kde ukazuje červená šipka.

52-ucime-se-solidworks-navod-postup-tutorial

Umístěte pravý dolní roh obdélníku v místě, kde ukazuje červená šipka.

53-ucime-se-solidworks-navod-postup-tutorial

Nyní přidáme vazbu Středový bod. Stiskněte klávesu Ctrl, vyberte spodní hranu obdélníku (1), počátek (2) a z kontextového panelu nástrojů vyberte vazbu Středový bod (3).

54-ucime-se-solidworks-navod-postup-tutorial

Horním gestem myši vyberte příkaz Inteligentní kóta a zakótujte šířku drážky 8 mm.

55-ucime-se-solidworks-navod-postup-tutorial

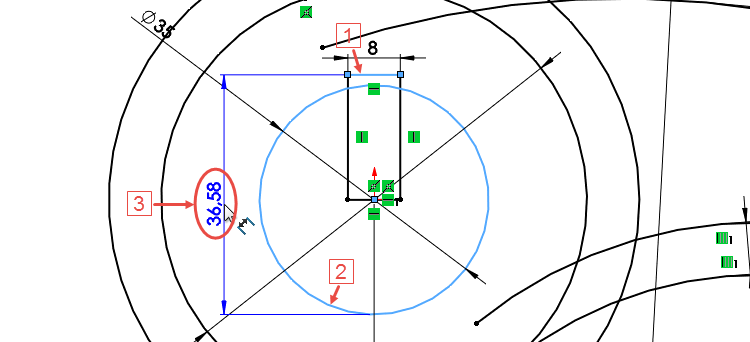

Dále zakótujte vzdálenost horní hrany drážky k průměru kružnice. Abyste mohli vytvořit takovou kótu, je nutné během kótování držet klávesu Shift. Stiskněte klávesu Shift, vyberte horní vodorovnou hranu (1), kružnice v místě, kde ukazuje červená šipka (3) a vytáhněte a levým tlačítkem umístěte kótu (3).

56-ucime-se-solidworks-navod-postup-tutorial

Zadejte vzdálenost 38 mm.

57-ucime-se-solidworks-navod-postup-tutorial

Uložte si dokument (Ctrl + S) a pokračuje v modelování podle čtvrtého dílu návodu.
