Příklad pro začátečníky: Potrubí (zadání)

    / 20. 2. 2020

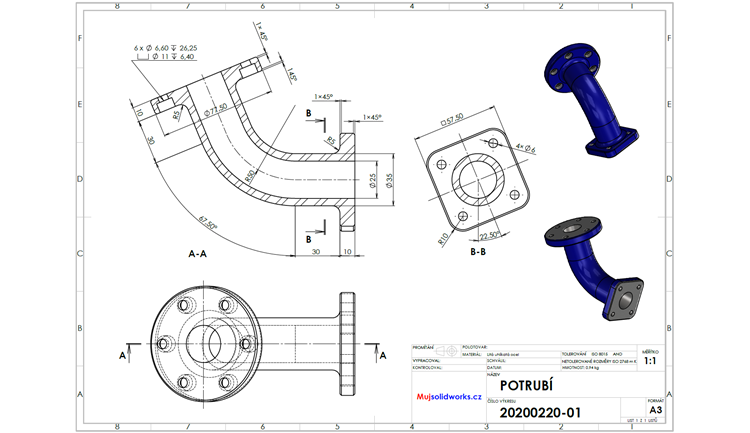

1-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky

Pro začínající uživatele SOLIDWORKSu jsme připravili další zadání, tentokrát se jedná o jednoduchý model potrubí. Při konstrukci si osvojíte základy skicování, vytváření vazeb, kótování a vytváření pokročilejších entit. Podívejte se na zadání a zkuste si vymodelovat potrubí sami. Pokud si nebudete vědět rady, v příspěvku naleznete odkaz na postup krok za krokem.

Výkres potrubí v detailech

Horní pohled:

3-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky

Pohled v řezu A-A:

2-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky

Pohled v řezu B-B:

4-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky

Izometrické pohledy:

6-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky 5-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky

Výkres:

7-SOLIDWORKS-zacatecnik-postup-navod-vykres-modelovani-pro-zacatecniky

Pokud si s modelováním nevít rady, podívejte se náš návod krok za krokem (připravujeme).
