Seznámení se skicou: Trasa pro modelování kancelářské sponky

Správné skicování je základem úspěšné práce v SOLIDWORKSu. Vyzkoušejte si, jak naskicovat trasu pro modelování kancelářské sponky. Zadání vychází ze cvičení 3.22 z nové učebnice SOLIDWORKS.

Vytvoření dílu a uložení dokumentu

V horním panelu vyberte příkaz Nový.

Tip: Nový dokument založíte také klávesovou zkratkou Ctrl + N.

0-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

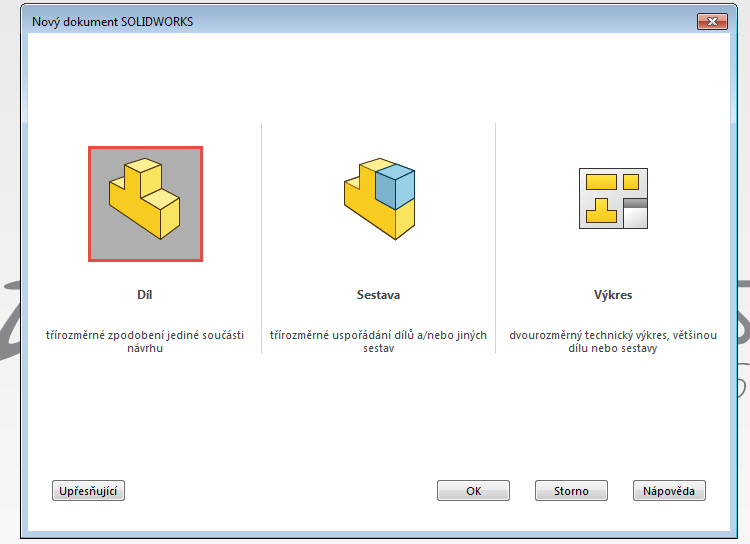

V okně Nový dokument SOLIDWORKS klikněte na tlačítko Díl.

1-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

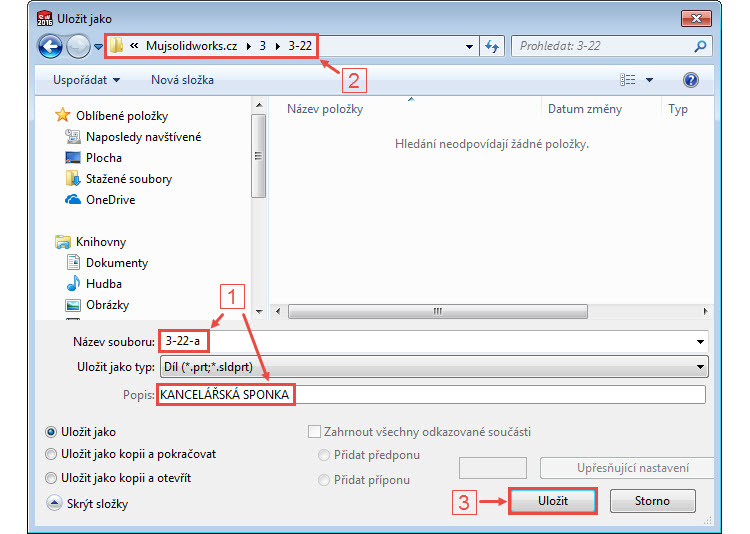

Před začátkem skicování dokument uložte. Stiskněte klávesovou zkratku Ctrl + S – zobrazí se okno Uložit jako. Napište název dokument 3-22-a.sldprt a do pole Popis (Description) napište velkými písmeny text KANCELÁŘSKÁ SPONKA (1). Na disk C: – do složky Mujsolidworks.cz\3\3-22 (2) – uložte díl tlačítkem Uložit (3).

2-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

Tip: Tento postup vychází ze zadání cvičení 3.22 z Učebnice SOLIDWORKS. Pokud máte o knihu zájem, pokračujte na stránku Mujsolidworks.czUčebnice.



Postup skicování

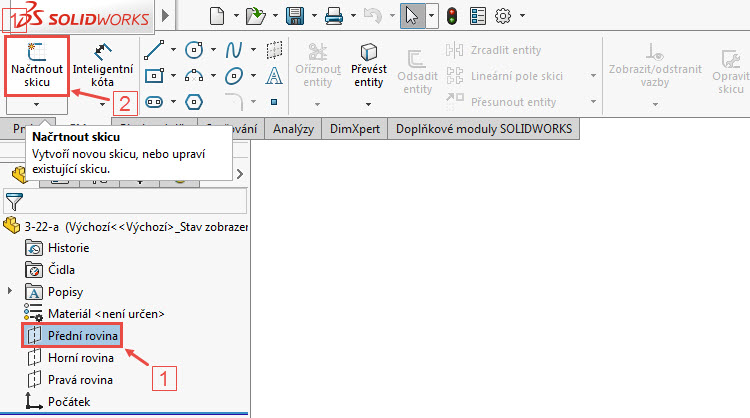

Ve FeatureManageru vyberte rovinu Přední (1) a v CommandManageru záložce Skica příkaz Načrtnout skicu (2). Vytvoří se nová skica Skica1 a pohled se změní do pohledu kolmého na rovinu Přední.

3-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

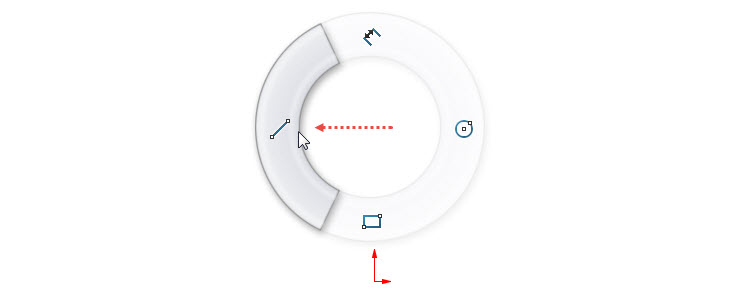

Levým gestem myši (stiskněte pravé tlačítko a táhněte kurzorem doleva) vyberte příkaz Přímka.

4-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

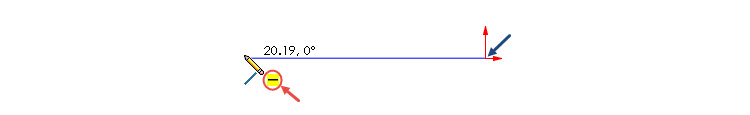

Kliknutím do počátku (označený modrou šipkou) umístěte počáteční bod přímky a táhněte kurzorem ve vodorovném směru doleva. Umístěte bod tak, aby u kurzoru byl symbol vazby Vodorovná ve žlutém poli (označený červenou šipkou).

5-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

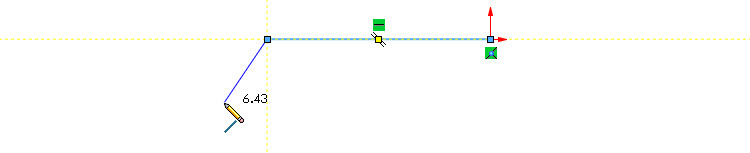

Pokračujte ve skicování druhé přímky podle obrázku níže, kliknutím umístěte koncový bod přímky.

6-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

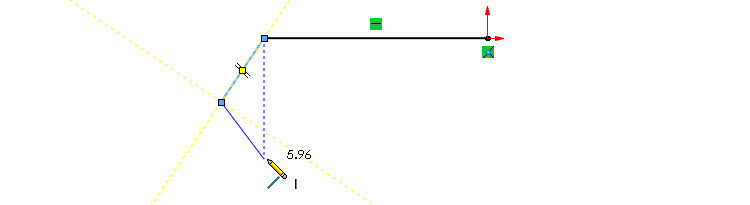

Nakreslete třetí přímku.

7-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

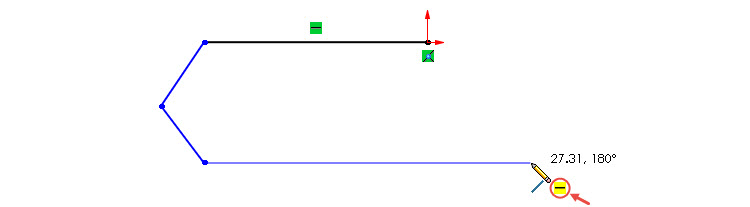

Čtvrtá přímka je vodorovná. Aby se během skicování automaticky vytvořila vazba Vodorovná, musí být u kurzoru symbol vazby ve žlutém poli (označený červenou šipkou).

8-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

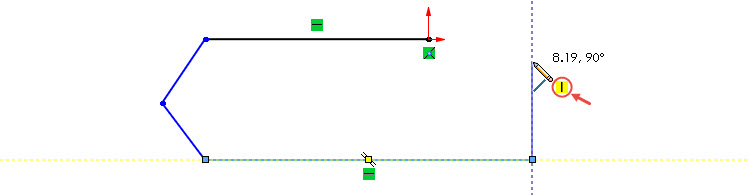

Pokračujte skicováním páté přímky ve svislém směru. Pro automatické přidání vazby Svislá musí být opět symbol vazby ve žlutém poli.

9-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

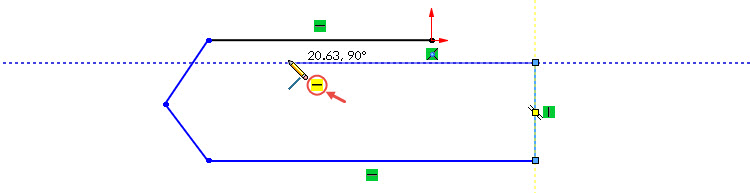

Další přímka – šestá v pořadí – je vodorovná.

10-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

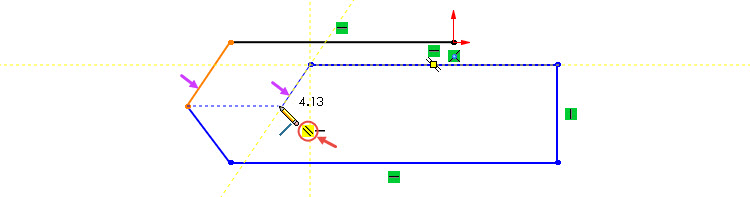

Při skicování sedmé přímky věnujte pozornost vytvoření vazby Rovnoběžná. Pro dodržení záměru návrhu musí být přímka rovnoběžná s druhou skicovanou přímkou (přímky jsou označeny fialovými šipkami). Vazba se automaticky vytvoří pouze tehdy, je-li u kurzoru zobrazen symbol vazby ve žlutém poli (označený červenou šipkou).

Tip: Všimněte si, že se přímka (entita), se kterou má být kreslená přímka rovnoběžná, zvýrazní oranžovou barvou.

11-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

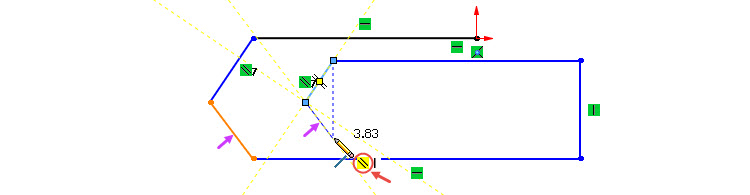

Pokračujte ve skicování další přímky, kde opět věnujte pozornost vytvoření vazby Rovnoběžná – mezi právě skicovanou přímkou a třetí přímkou.

12-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

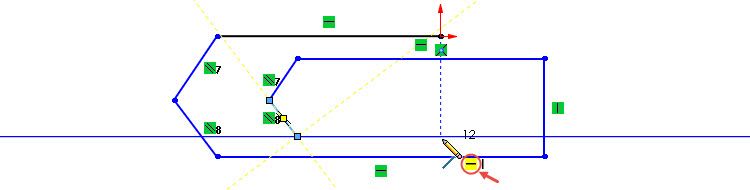

Naskicujte poslední vodorovnou přímkou (symbol vazby Vodorovná je ve žlutém poli). Ukončete skicování přímek poklepáním do grafické plochy nebo klávesou Esc a uložte dokument klávesovou zkratkou Ctrl + S.

13-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

Tip: Všimněte si na obrázku výše, že se u kurzoru zobrazil – mimo symbol vazby Vodorovná (ve žlutém poli) – i symbol vazby Svislá (v bílém poli). Tato vazba souvisí s polohou koncového bodu a počátku. Jelikož není vazba ve žlutém poli, do skici se nepřidá a bude nutné vazbu vytvořit ručně.



Ruční přidání vazeb

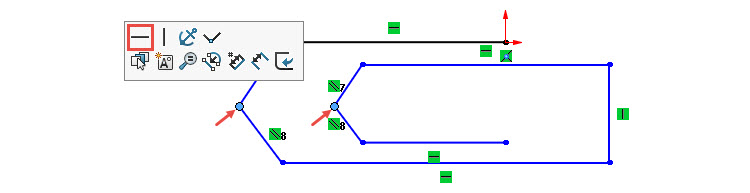

Stiskněte klávesu Ctrl, vyberte průsečíky přímek zvýrazněné červenými šipkami a použijte vazbu Vodorovná z kontextového panelu nástrojů.

14-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

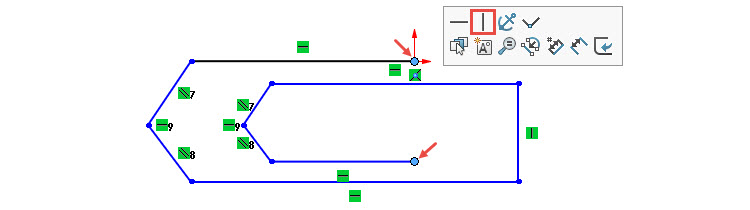

Stiskněte klávesu Ctrl, vyberte počátek a koncový bod poslední skicované přímky (označeny červenými šipkami) a použijte vazbu Svislá z kontextového panelu nástrojů.

15-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

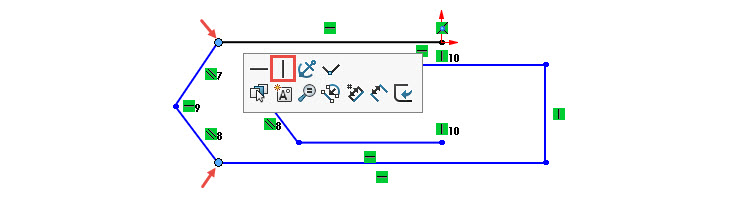

Pokračujte vytvořením vazby Svislá z kontextového panelu nástrojů – mezi průsečíky přímek označenými červenými šipkami.

16-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

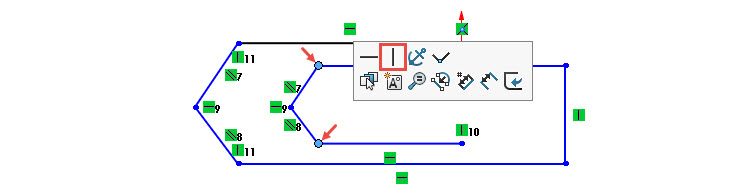

Přidejte vazbu Svislá z kontextového panelu nástrojů na průsečíky přímek označené červenými šipkami. Uložte dokument (Ctrl + S).

17-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

Kótování skici

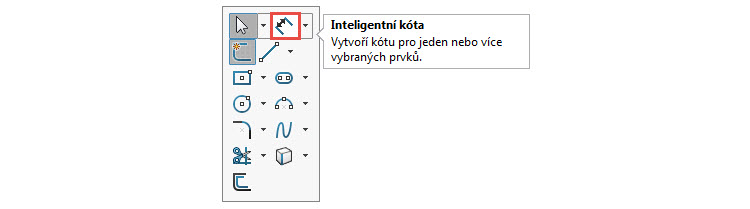

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Inteligentní kóta.

18-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

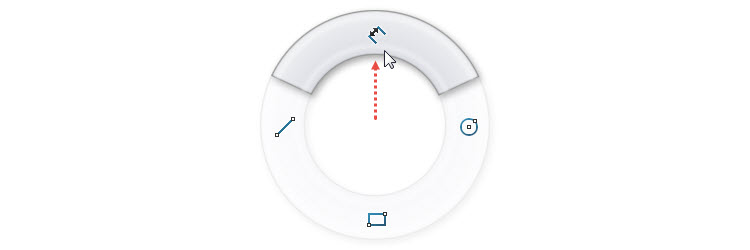

Tip: Příkaz najdete mj. i v panelu CommandManagerSkica nebo jej vyberte gestem myši směrem nahoru.

19-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

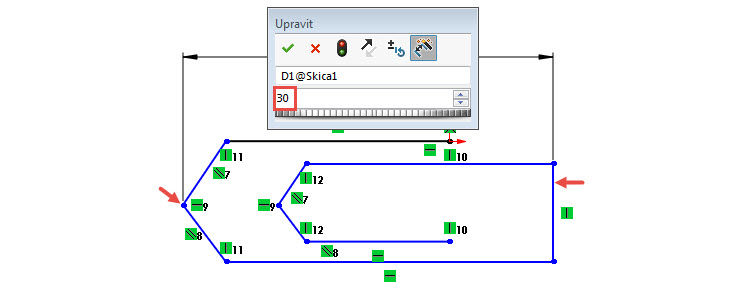

Vyberte levý průsečík přímek a pravou svislou přímku, tažením a kliknutím umístěte vodorovnou kótu nahoru. V okně Upravit zadejte velikost 30 mm a potvrďte potvrzovacím tlačítkem. Příkaz Inteligentní kóta neukončujte.

20-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

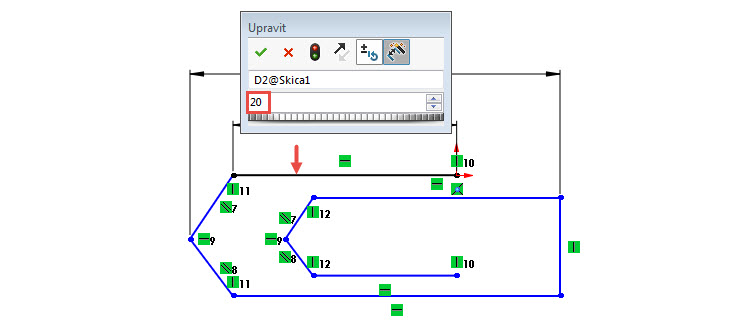

Vyberte horní vodorovnou přímku a vyneste kótu nahoru pod kótu 30 mm. Zadejte délku přímky 20 mm.

21-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

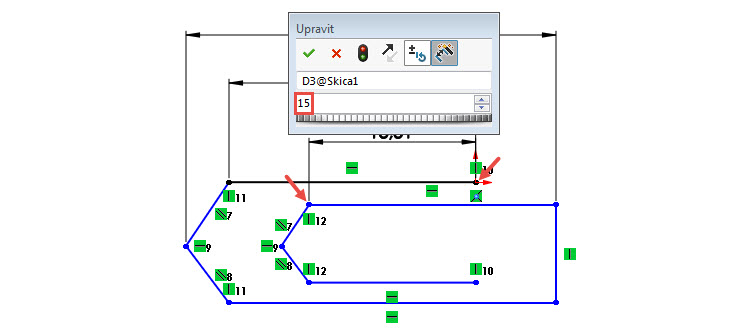

Zakótujte vzdálenost průsečíku přímek k počátku (označeno červenými šipkami) – vodorovnou kótou o velikost 15 mm.

22-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

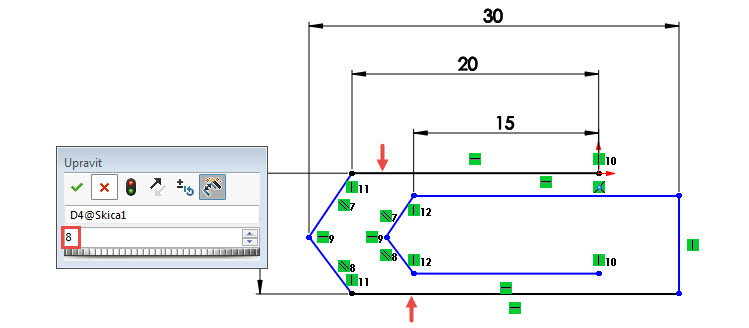

Zakótujte šířku výběrem horní a spodní přímky (označeny červenými šipkami) a kótu vyneste vlevo. Zadejte velikost 8 mm.

23-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

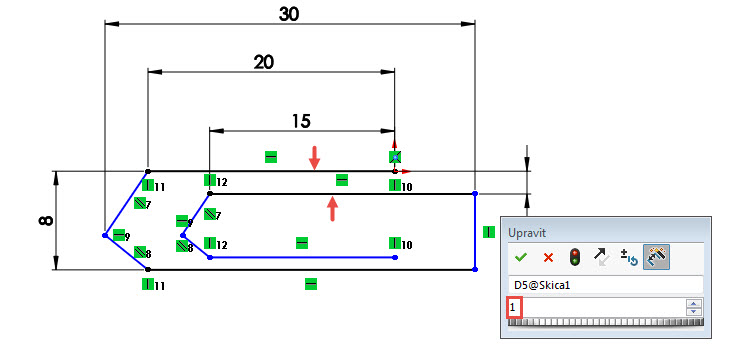

Zakótujte vzdálenost přímek označených červenými šipkami. Kótu 1 mm umístěte vpravo.

24-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

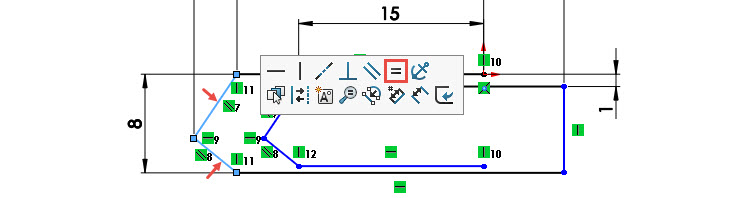

Stiskněte klávesu Ctrl, vyberte přímky označené červenými šipkami a z kontextovém panelu nástrojů vyberte vazbu Stejná (obě přímky budou mít stejnou délku). Ponechejte výběr přímek a…

25-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

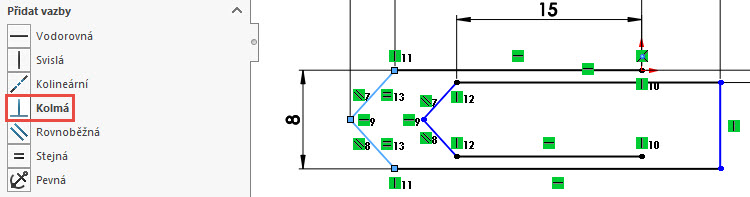

… v PropertyManageru VlastnostiPřidat vazby vyberte vazbu Kolmá.

26-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

Tip: Tuto vazby bylo možné vytvořit a přidat do skici automaticky i během skicování – stejně jako v případe vazeb Rovnoběžná.

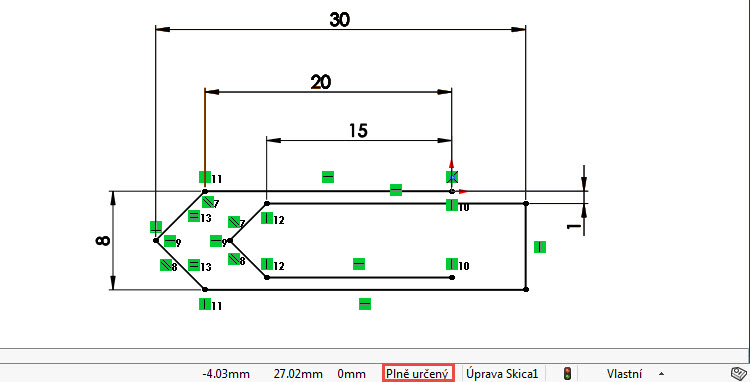

Ve stavovém řádku si můžete všimnout, že je skica plně určená, což je zřetelné i z její barvy → je černá. Uložte dokument.

27-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

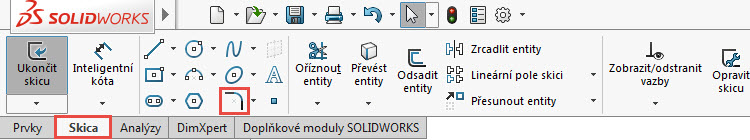

CommandManageruSkica vyberte příkaz Zaoblit entity.

28-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

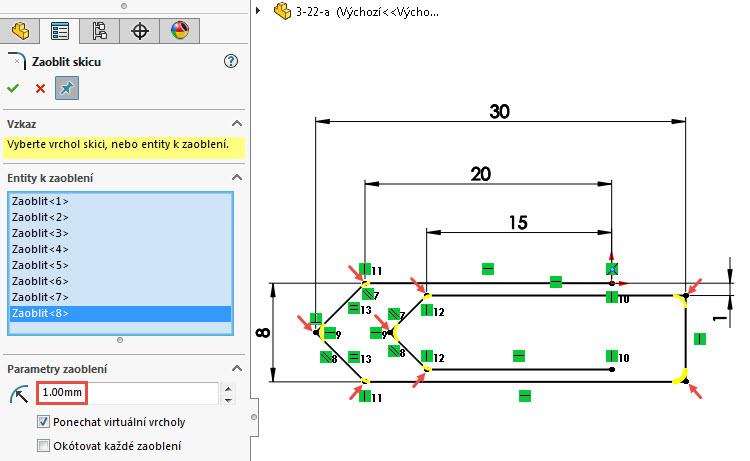

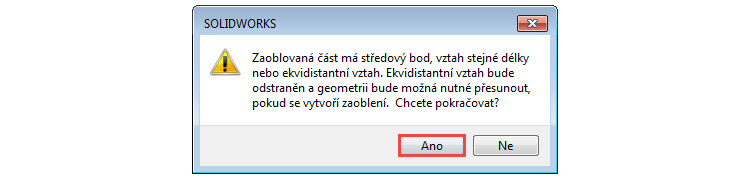

PropertyManageru Zaoblit změňte v poli Parametry zaoblení poloměr zaoblení na velikost 1 mm. Ve skice postupně vyberte všech osm průsečíků přímek (jsou označeny červenými šipkami). Po výběru prvního průsečíku se zobrazí varovné hlášení. Přečtěte si jej a pokračujte tlačítkem Ano.

29-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

30-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

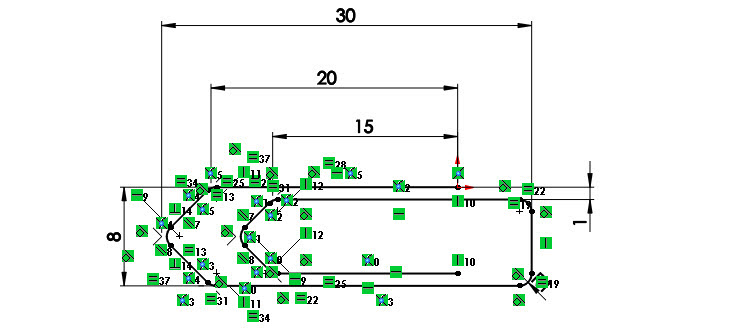

Skica je hotová. Dokument uložte.

47-Mujsolidworks-ucebnice-SolidWorks-postup-reseni-cviceni-3.22-tutorial-navod

Skicu najdete v hotovém dílu 3-22.SLDPRT, který je dostupný mezi ostatními soubory na stránce Mujsolidworks.cz → Učebnice. Chcete-li dokončit model kancelářské sponky, pokračujte návodem Postup modelování kancelářské sponky.
