SOLIDWORKS 2018: Jak provést výběr přes geometrii

    / 20. 10. 2017

3-SolidWorks-Vybrat-podle-geometrie-novinky-2018

Nový nástroj Vybrat podle geometrie v aktuální verzi SOLIDWORKSu 2018 umožňuje táhnout rámeček nebo laso přes model, aniž byste museli začít na prázdném místě v grafické ploše.

Ve starších verzích SOLIDWORKSu jste museli začít přetažení z prázdného místa. Problém nastal tehdy, když model vyplňoval celou grafickou plochu. Nástroj Vybrat podle geometrie je tedy užitečný, nemůžete-li začít přetažení z prázdného místa.

Pokud zahájíte přetažení nad geometrií bez možnosti Vybrat podle geometrie, přetažení bude neúspěšné a geometrie se po počátečním kliknutí vybere.



Postup výběru nad geometrií

Zahájení výběru nad geometrií:

Režim Vybrat podle geometrie můžete aktivovat:

  • klávesou T,
  • tlačítkem Vybrat podle geometrie ze základního panelu nástrojů,

1-SolidWorks-Vybrat-podle-geometrie-novinky-2018

  • prostřednictvím menu NástrojeVybrat podle geometrie.

2-SolidWorks-Vybrat-podle-geometrie-novinky-2018

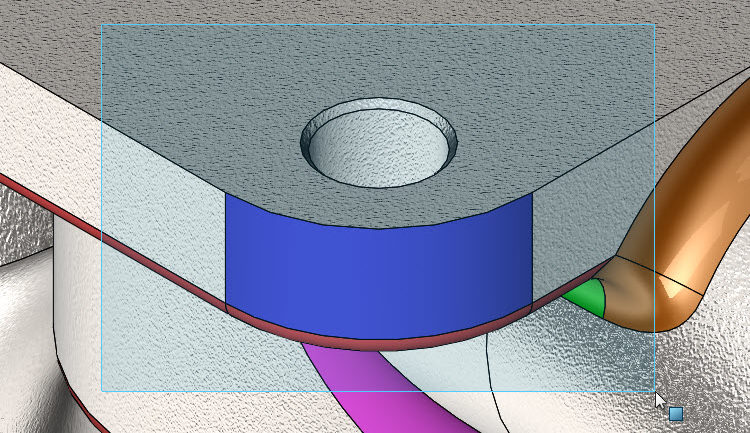

Táhněte rámečkem nebo lasem kolem položek, které chcete zahrnout do výběru.

3-SolidWorks-Vybrat-podle-geometrie-novinky-2018

Provede se výběr entit.

4-SolidWorks-Vybrat-podle-geometrie-novinky-2018

Tip: Nástroj Vybrat podle geometrie můžete přidat i mezi gesta myši.

5-SolidWorks-Vybrat-podle-geometrie-novinky-2018

Je-li režim Vybrat podle geometrie aktivní, můžete provádět následující:

  • přidávat položky do aktuálního výběru tlačítkem shift + přetažení rámečku nebo lasa,
  • přetažením rámečku nebo lasa vymažete aktuální výběr a vyberte jiné položky,
  • provést na aktuálním výběru požadovanou operaci (například přidat zaoblení k vybraným hranám) a poté přetáhnout rámeček nebo laso na jiný výběr.



Ukončení výběru nad geometrií:

  • ukončit výběr můžete kliknutím kdekoliv do grafické plochy (plocha, hrana nebo prázdné místo),
  • výběrem funkce Vybrat podle geometrie (klávesa T nebo tlačítkem z některé nabídek).

Přehled dalších zajímavých novinek v SOLIDWORKSu 2018 najdete v našem příspěvku Představujeme novinky SOLIDWORKSu 2018.
