SOLIDWORKS 2020: Představujeme novinky pro kótování

    / 21. 1. 2020

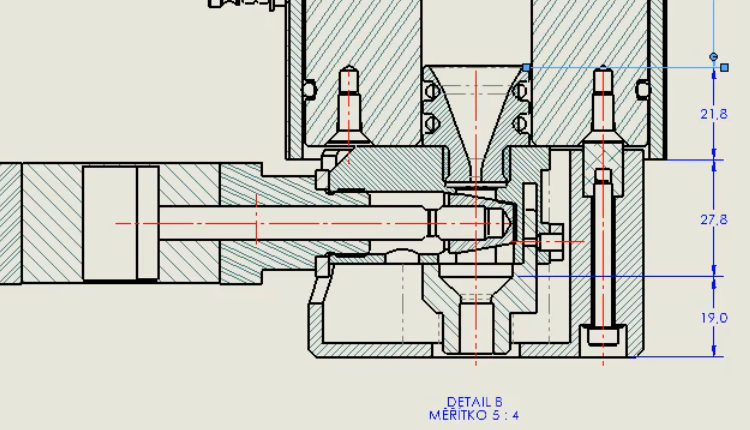

7-SOLIDWORKS-2020-novinky-retezove-koty

V SOLIDWORKSu 2020 jsou dostupné dvě zajímavé novinky, které usnadní práci s kótováním obecných závitů vnitřních a vnějších a možnost vytváření řetězových kót s následnou změnou na kótu od základny. Podívejte se v našem krátkém příspěvku, jak na to.

Kótování obecných závitů vnitřních a vnějších

Jak přidat popis díry vytvořené bez průvodce dírami

V SOLIDWORKSu můžete přidat popisy kosmetických závitů k dírám, které nebyly vytvořeny pomocí příkazu Průvodce dírami. Pro kótování závitu si vystačíte s příkazem Inteligentní kóta.

Postup přidání popisu:

Máme reprezentativní příklad, kde je model s dírou vytvořenou pomocí příkazu Odebrat vysunutím. Díra obsahuje kosmetický závit.

1-SOLIDWORKS-2020-novinky-kotovani-obecnych-zavitu

Horním gestem myši vyberte příkaz Inteligentní kóta.

2-SOLIDWORKS-2020-novinky-kotovani-obecnych-zavitu

Tip: Příkaz Inteligentní kóta naleznete také v záložce PopisCommandManageru.

Kurzorem myši najeďte nad první obrysovou hranu kosmetického závitu. Všimněte si, že se u kurzoru myši objevil symbol kosmetického závitu.

3-SOLIDWORKS-2020-novinky-kotovani-obecnych-zavitu

Vyberte první obrysovou hranu (1), druhou obrysovou hranu (2), tažením myši vyberte polohu kóty a levým tlačítkem potvrďte její umístění (3). Zobrazí se popis díry.

4-SOLIDWORKS-2020-novinky-kotovani-obecnych-zavitu

Postup kótování díry vytvořené bez průvodce dírami je zřejmý z krátké ukázky (připravil: Lukáš Hencl, SolidVision):



Jak přidat popisy k vnějším závitům

Ve výkresech můžete přidat popisy kosmetických závitů k vnějším kosmetickým závitům. Pomocí nástroje Inteligentní kóta tak můžete přidat popisy díry v bočním pohledu nebo v řezu.

Postup přidání popisu díry je stejný jako v případě popisu děr vytvořených bez průvodce dírami.



Řetězové kóty

Zajímavou novinkou v SOLIDWORKSu 2020 je možnost vytváření řetězových, které určují vzdálenost od jednoho prvku ke druhému. Řetězové kóty můžete vytvářet i ve skicách v dílech a sestavách. Nutno upozornit, že řetězové kóty jsou referenční kóty řízené geometrií. Nelze měnit jejich hodnoty, ani je používat k řízení modelu.

Příkaz Kóta od základny je dostupný v dílu na záložce Skica v místní nabídce mezi ostatními příkazy pro tvorbu kót.

6-SOLIDWORKS-2020-novinky-retezove-koty

Příkaz Kóta od základny je dostupný ve výkresu na záložce Popis v místní nabídce mezi ostatními příkazy pro tvorbu kót.

5-SOLIDWORKS-2020-novinky-retezove-koty

Pokud vytvoříte řetězovou kótu, první výběr určuje počáteční hranu řetězu. Další následující výběry se měří od jednoho výběru ke druhému. Můžete tak vybrat položky, jako jsou hrany, vrcholy, kružnice a středové body.

Postup přidání řetězové kóty a převod mezi kótou od základny a řetězovou kótu je znázorněný ve videu (připravil Luboš Rokyta, SolidVision):
