SOLIDWORKS 2021: Představujeme novinky v sestavách #1

    / 23. 11. 2020

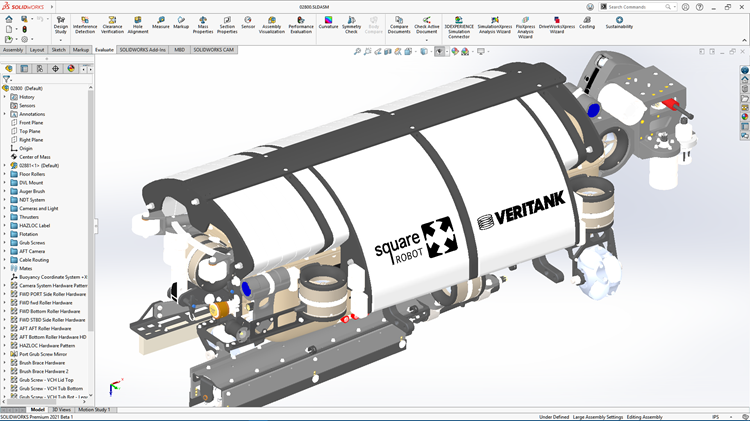

13-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Vybrali jsme několik zajímavých novinek v SOLIDWORKSu 2021 pro práci se sestavami. Pojďme se společně podívat, co je nového.

Automatické vyřešení zjednodušených součástí

U sestav otevřených ve zjednodušeném režimu se součásti a podsestavy na nejvyšší úrovni automaticky vyřeší při kliknutí na rozbalovací šipku ve FeatureManageru. Součásti podsestavy se automaticky vyřeší po rozbalení.

Sestava otevřená ve zjednodušeném režimu (ikony symbolizují zjednodušený režim):

6-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Vyřešená podsestava a součást podsestavy po kliknutí na rozbalovací šipky (ikony nemají symbol zjednodušeného režimu):

7-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly



Uložení zjednodušeného modelu jako konfigurace (Defeature)

Při použití funkce Defeature (menu NástrojeDefeature) je nová možnost uložit zjednodušenou sestavu jako novou konfiguraci. Postup si ukážeme na modelu palety:

Z menu Nástroje vyberte Defeature.

11-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

PropertyManageru Defeature vyberte tlačítko Silueta: Zjednodušení na základě obrysů součástí a těl a pokračujte šipkou Další.

5-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Do pole Součásti k zahrnutí do této skupiny vyberte součásti sestavy (1). Vyberte metodu zjednodušení Vymezovací rámeček (2) a stiskněte tlačítko Přidat skupinu (3).

1-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Vyberte skupinu Skupina1 (4) a pokračujte tlačítkem Další (5).

2-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Vyberte možnost Vytvoří novou konfiguraci (6) a potvrďte tlačítkem OK (7).

3-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

V sestavě na záložce Konfigurace můžeme přepínat mezi zjednodušenou konfigurací (konfigurace Paleta_defeature dole) a plným modelem.

4-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Tip: Pod nadřazenou konfigurací může být pouze jedna zjednodušená konfigurace.



Drážky s volným omezením

Nově u drážek s volným omezením můžeme uzamknout rotaci dílu v drážce.

Po výběru ploch a vazby Drážka vyberte typ Omezení.

8-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

V místní nabídce nebo v PropertyManager Drážka vyberte možnost Uzamknout rotaci.

9-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly

Tip: V okně Vlastnosti dokumentuVazby lze nastavit výchozí omezení drážky s volným omezením. Na výběr jsou tyto možnosti: Volné, Střed v drážce, Vzdálenost podél drážky nebo Procento podél drážky.

10-SOLIDWORKS-2020-novinky-whats-new-sestavy-assembly
