SOLIDWORKS 2022: Jak otáčet pohled řezu kolem osy

    / 16. 12. 2021

7-SOLIDWORKS-rez-kolem-diry-nebo-osy-novinky-2022

V dílech a sestavách můžete nově otáčet rovinu pohledu řezu kolem osy, dočasné osy, díry nebo válcové plochy. Podívejme se, jak na to.

Otevřete si libovolný díl nebo sestavu a z panelu Průhledné zobrazení vyberte příkaz Řez.

1-SOLIDWORKS-rez-kolem-diry-nebo-osy-novinky-2022

PropertyManageru Řez v poli Řez č. 1 vyberte tlačítko Vyberte hranu nebo osu.

2-SOLIDWORKS-rez-kolem-diry-nebo-osy-novinky-2022

V grafické ploše najeďte kurzorem na válcovou část dílu nebo těla modelu. Po chvíli se zobrazí pomocná osa, kterou vyberte.

3-SOLIDWORKS-rez-kolem-diry-nebo-osy-novinky-2022

Tip: O dočasném zobrazení pomocné osy se dozvíte více informací v příspěvku Jak rychle zobrazit referenční geometrii.

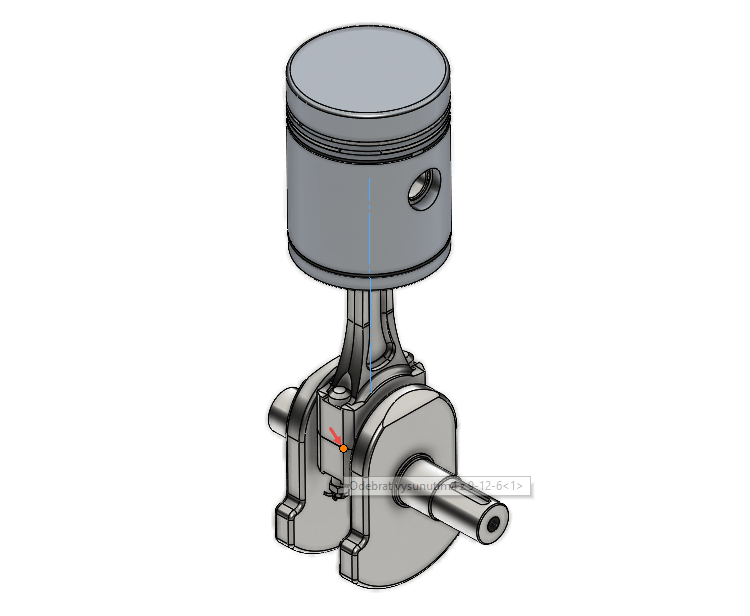

Dále vyberte libovolný vrchol nebo bod pro úplnou definici roviny.

4-SOLIDWORKS-rez-kolem-diry-nebo-osy-novinky-2022

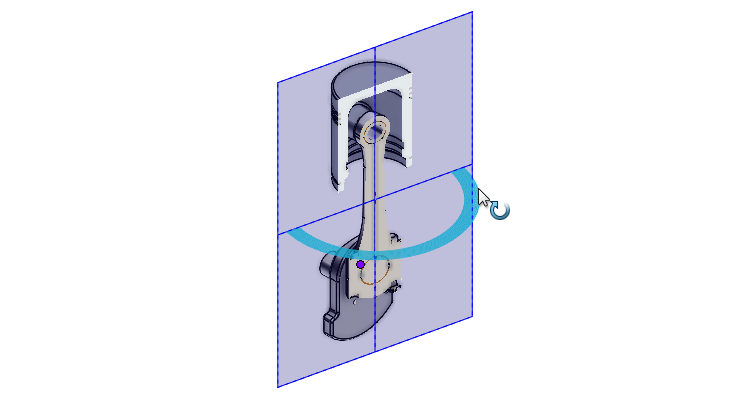

Pokud je rovina plně určená, zobrazí se v grafické ploše řez a gyroskop.

5-SOLIDWORKS-rez-kolem-diry-nebo-osy-novinky-2022

Otáčením gyroskopu otáčíte pohled řezu kolem osy.
