Jak vytvořit rozložené pohledy v sestavách (video)

    / 4. 4. 2016

24-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

Rozložené pohledy sestav jsou vhodné pro naznačení montáže a demontáže. Výstupem mohou být snímky nebo videa ve vysokém rozlišení. Chcete-li se naučit rozkládat sestavy, přijde vám vhod dnešní návod.

Tvorba rozloženého pohledu souvisí s tvarem a složitostí sestavy. Rozkládat lze samostatně díly i podsestavy v sestavách. Pro názornost uvádíme sestavu zubového hydrogenerátoru.

Návod na vytvoření rozloženého pohled

1. Vyberte jeden z příkazů:

  • Rozložený pohled

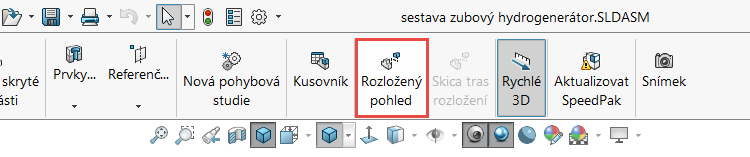

1-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

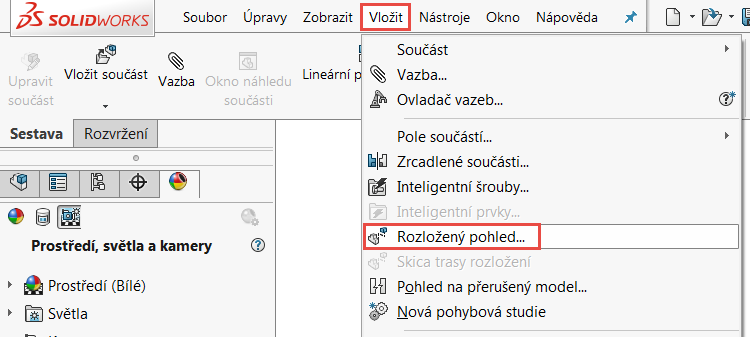

  • Vložit > Rozložený pohled

2-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

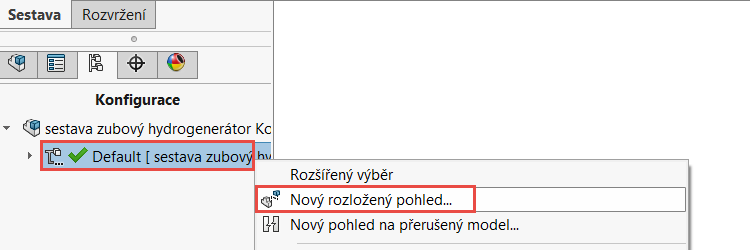

  • V záložce ConfigurationManager klikněte pravým tlačítkem na název konfigurace a vyberte možnost Nový rozložený pohled.

3-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak



2. Vyberte Typ kroku rozložení:

  • Pravidelný krok – posunutí a otočení,
  • Radiální krok – součásti zarovnané radiálně nebo válcově (funkce je dostupná v SOLIDWORKSu Professional a Premium).

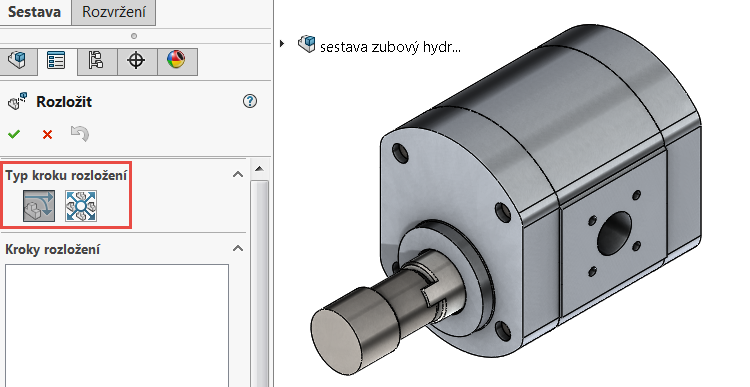

23-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

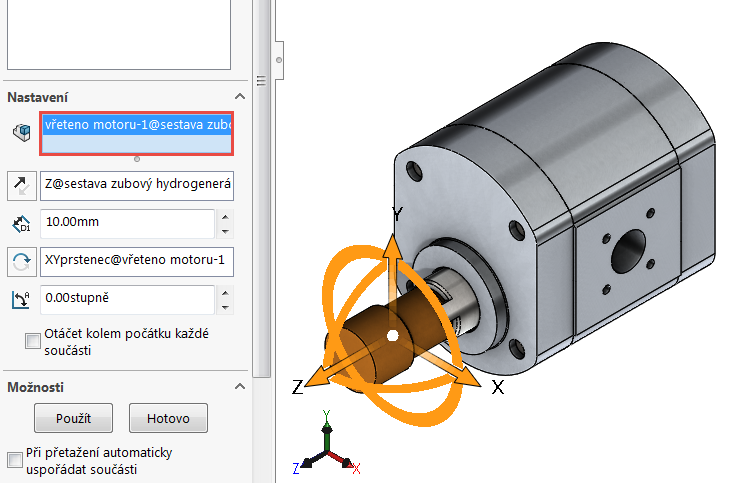

3. Vyberte alespoň jednu součást, kterou chcete zahrnout do prvního kroku rozložení.

Vybrané položky se zobrazují v PropertyManageru v poli Nastavení.



4-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

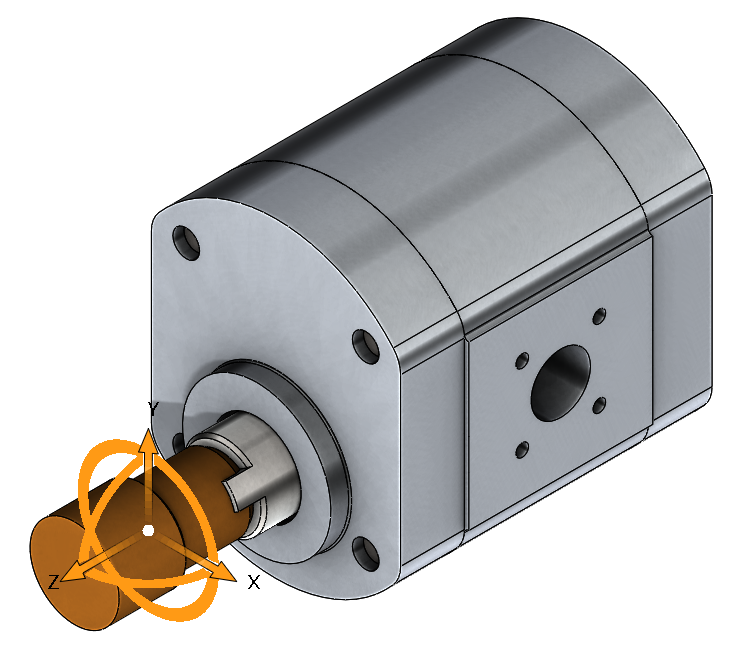

V grafické ploše se současně zobrazí ovladače pro otočení a posunutí.

5-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

Chcete-li posunout nebo změnit orientaci ovladače, postupujte následovně:

  • Přetáhněte ovladače středovou koulí.
  • Stisknutím klávesy Alt a přetažením středové koule na hranu nebo plochu změníte orientaci ovladače posunu podle orientace hrany nebo plochy.
  • Stisknutím klávesy Alt a přetažením středové koule nebo kružnice na zakřivenou hranu nebo povrch změníte orientaci ovladače otočení podle orientace zakřivené hrany nebo plochy.

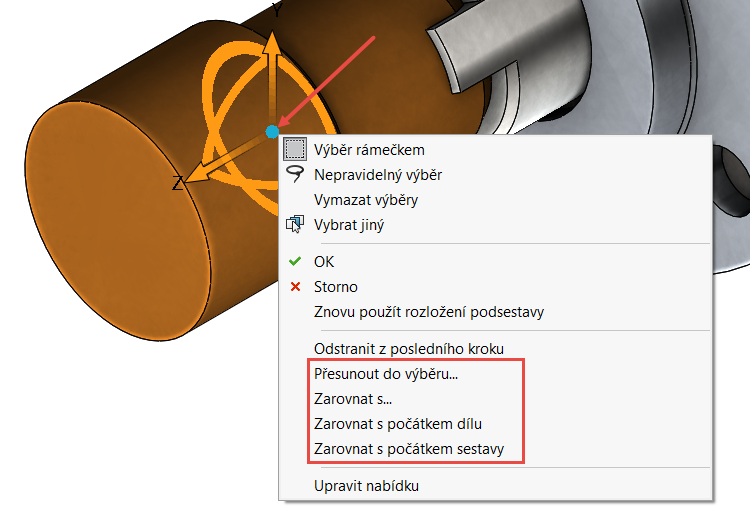

  • Pravým tlačítkem myši klepněte na středovou kouli a vyberte Zarovnat s, Zarovnat s počátkem dílu, nebo Zarovnat s počátkem sestavy.

7-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

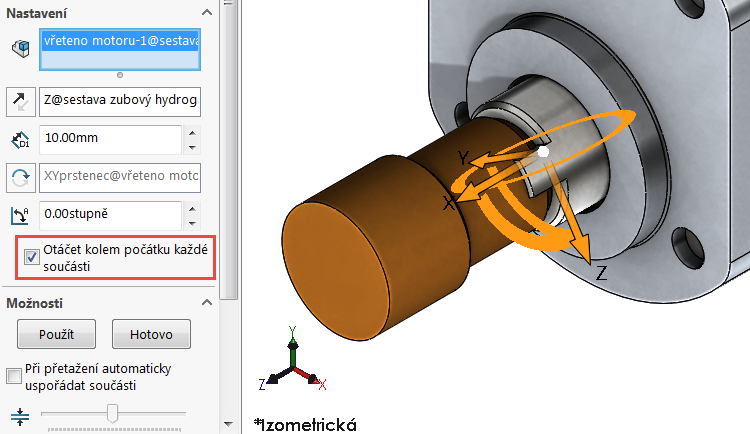

  • PropertyManageru pod položkou Nastavení vyberte možnost Otáčet kolem počátku každé součásti.

8-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

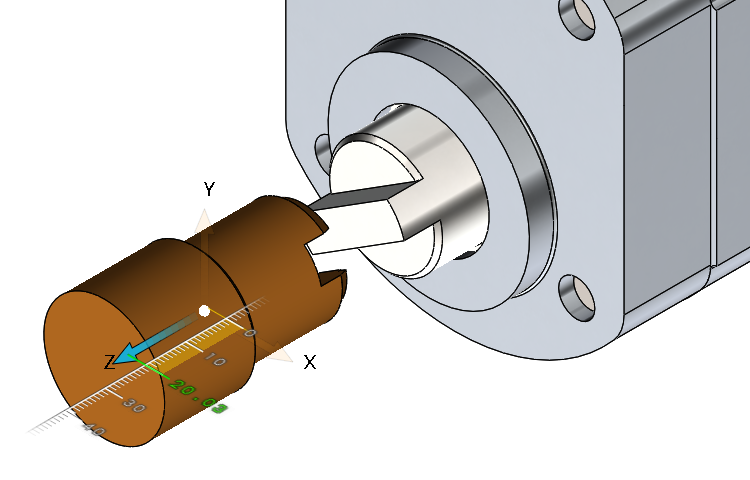

4. Přetažením ovladače přemístěte nebo otočíte vybranými položkami.

9-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

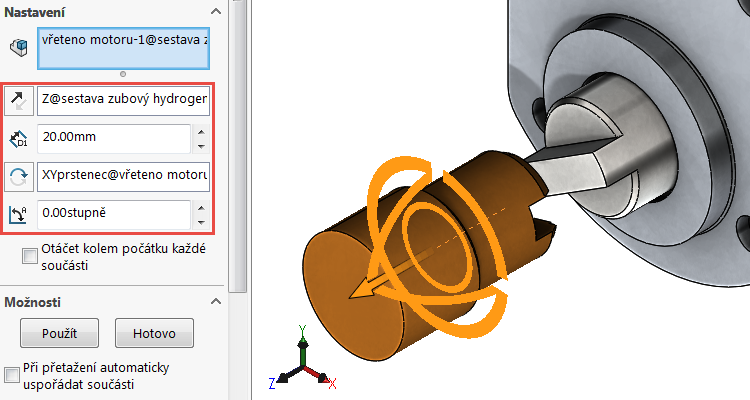

5. Podle potřeby upravte hodnoty rozložení nebo směry:

  • Vzdálenost rozložení slouží k zadání vzdálenosti posunutí,
  • Obrátit směr obrátí směr posunutí,
  • Úhel rozložení určí úhel otáčení,
  • Opačný směr obrátí směr otáčení.

10-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

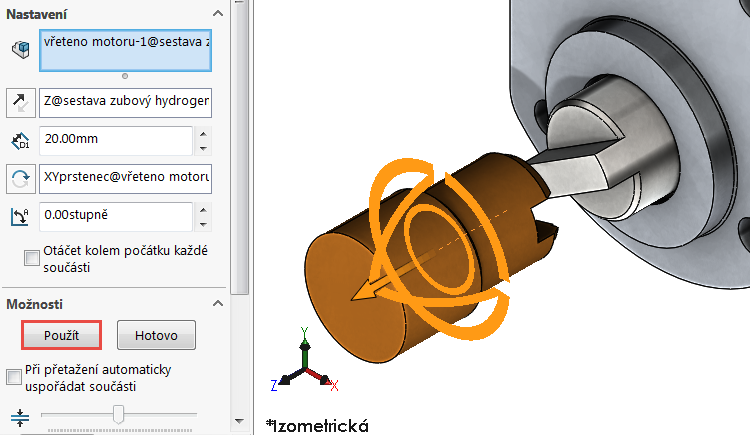

6. Pod položkou nastavení klepněte na tlačítko Použít.

11-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

Vytvořený krok se zobrazí v okně Kroky rozložení.

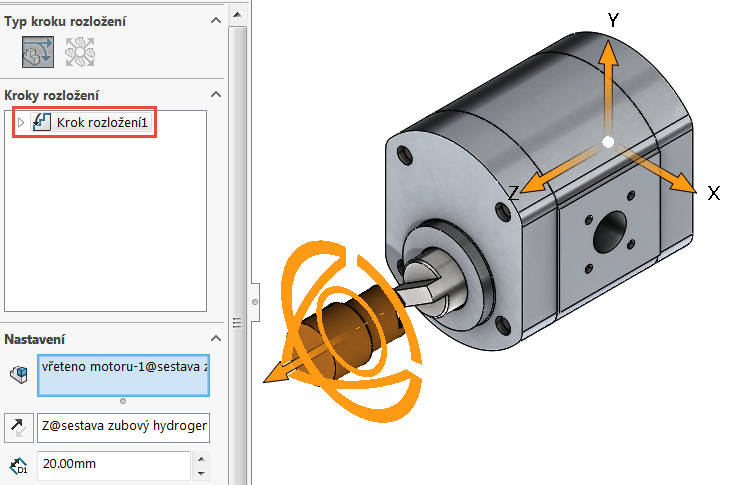

12-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak



7. Vytvořte další kroky rozložení.

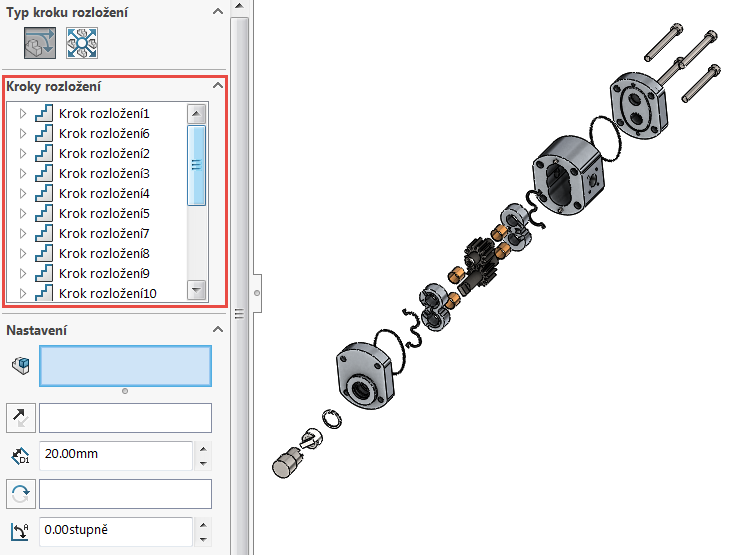

13-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

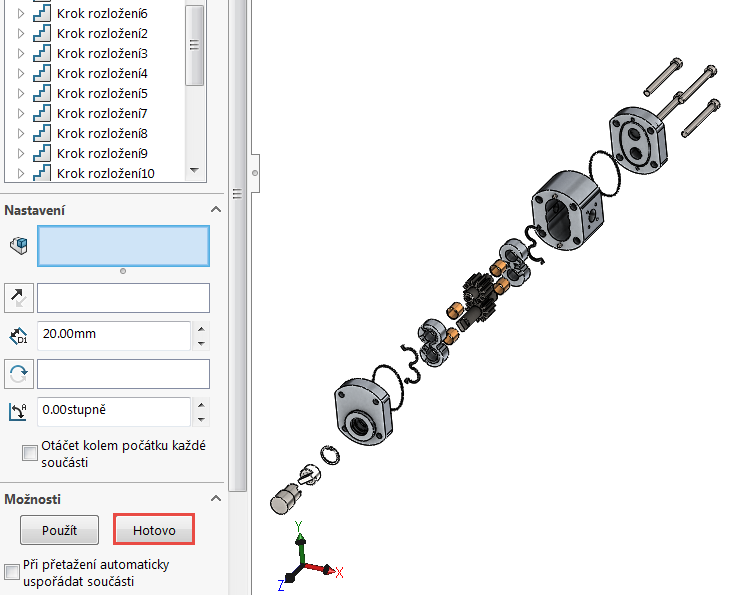

8. Pro dokončení rozložení sestavy klikněte na tlačítko Hotovo.

14-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

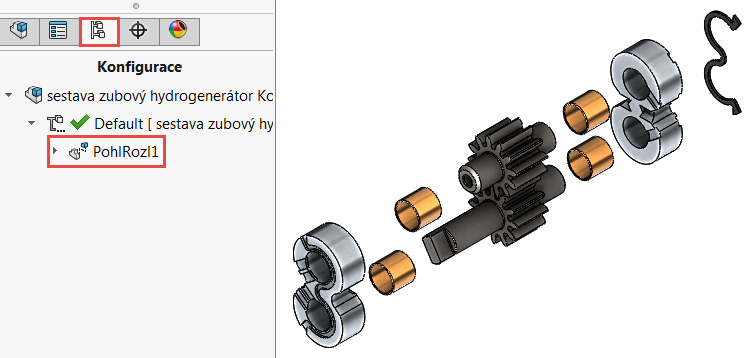

V záložce ConfigurationManager se v konfiguraci, v níž byl rozložený pohled vytvořen, zobrazí prvek rozloženého pohledu.

15-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

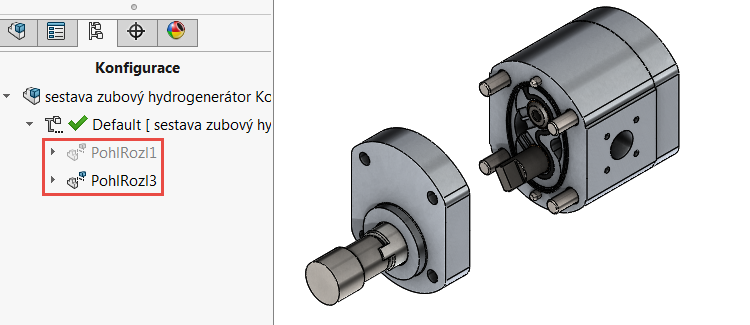

Každá konfigurace sestavy může mít více rozložených pohledů.

16-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak



9. Animujte rozložení a složení sestavy.

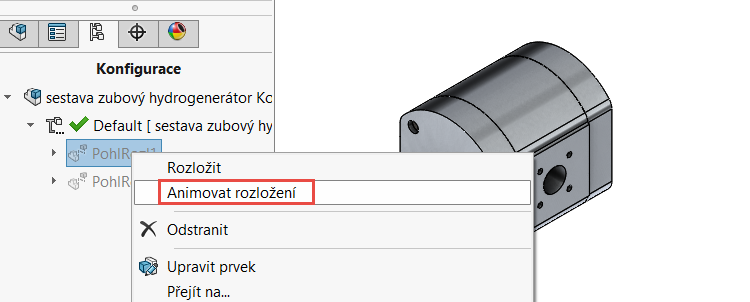

Klikněte na prvek rozložení pravým tlačítkem. V případě složené sestavy vyberte z plovoucího okna položku Animovat rozložení.

17-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

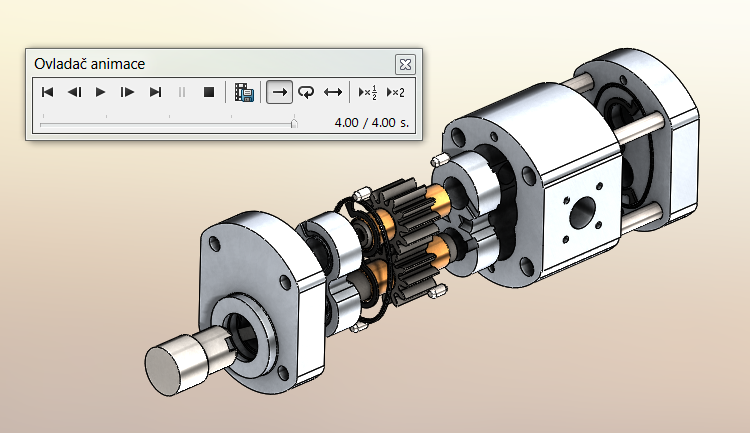

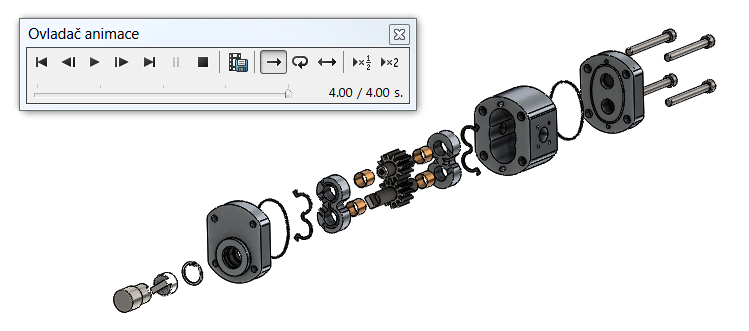

Pro přehrávání animace slouží ovládací prvky v okně Ovladač animace.

18-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

Je-li sestava rozložená, z plovoucího okna vyvoláte animaci složení.

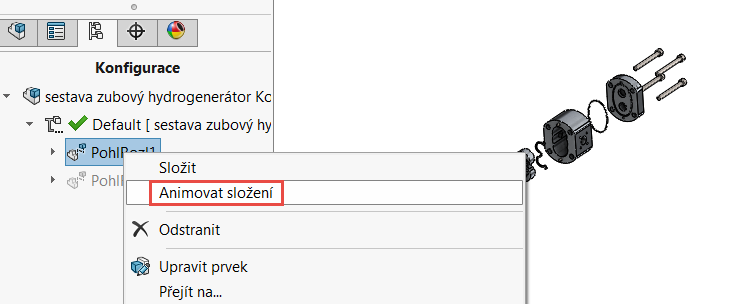

19-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak



10. Přidejte trasy rozložení

V rozloženém pohledu můžete přidat čáry rozložení, které zobrazují vztahy mezi položkami.

Klikněte na příkaz Skica tras rozložení v panelu Sestavy.

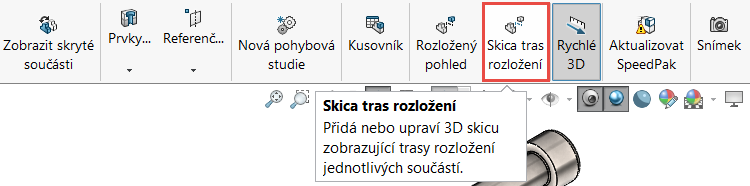

20-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

Vyberte položky ke spojení. V případě potřeby upravte směry tras kliknutím na šipky u vybraných položek nebo aktivováním pole Obrátit.

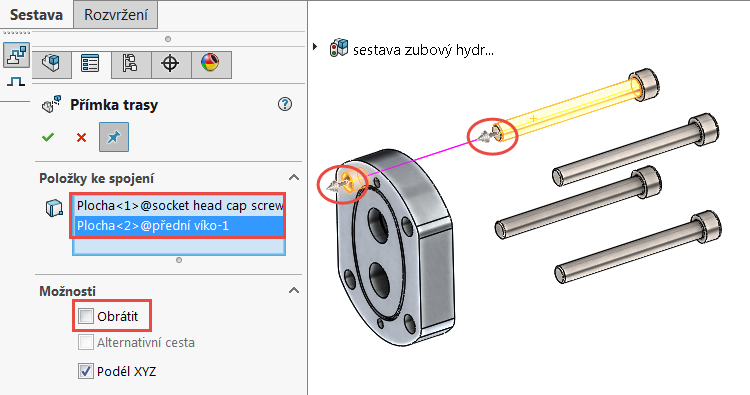

21-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak



Potvrďte přímku trasy.

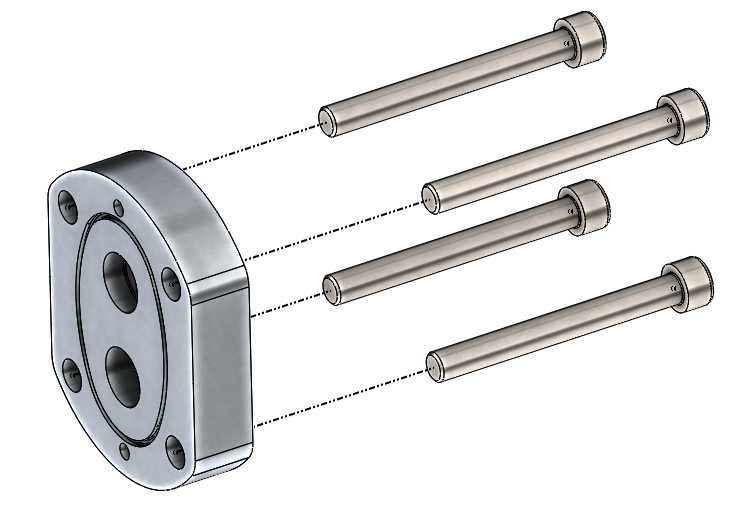

22-SolidWorks-rozlozene-pohledy-navod-tutorial-postup-jak

Výstupem rozloženého pohledu může být i animace, kterou lze upravit v řešeních pro úpravy a střih videí. Podívejte se na praktickou ukázku rozložení hydrogenerátorů s komentářem, kterou zpracovala Střední průmyslová škola a Obchodní akademie v Bruntále v rámci projektu Internetová škola II pro účely výuky technických oborů:



Tip: Při rozložených pohledech můžete použít i dvě zajímavé funkce: radiální rozložení a automatické uspořádání.
