Židle: Postup modelování sedáku

    / 26. 3. 2018

28-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

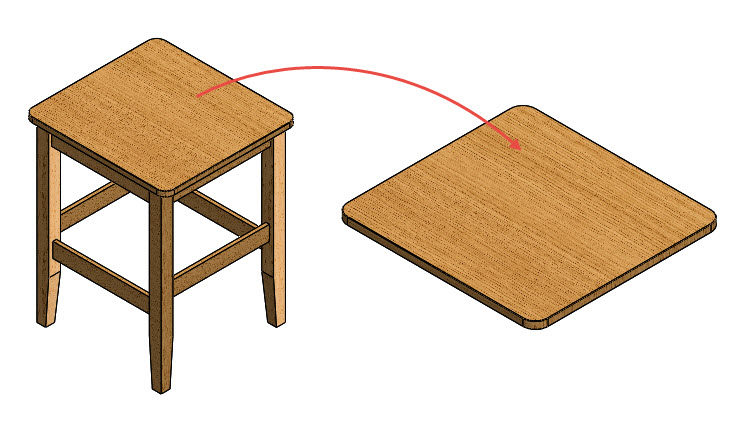

Sedák je stěžejní částí židle a obsahuje základní konstrukční prvky, jejichž skicování a modelování zvládne i začínající uživatel SOLIDWORKSu. Vyzkoušejte si ji vymodelovat sami podle zadání, které najdete v tomto článku. Pokud si nebudete vědět rady, podívejte se do našeho návodu krok za krokem.

Postup modelování

Před tím než se pustíte do postupu, podívejte se na zadání (výkres) a zkuste si promyslet, jak byste při konstrukci postupovali.

Založte si nový díl.

Do složky C:\Mujsolidowkrs.cz\zidle (1) uložte díl pod názvem 20180301-04.SLDPRT a do pole Popis uveďte text SEDÁK 450×450×18. Dokončete uložení dokumentu tlačítkem Uložit (3).

1-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Založte novou skicu v rovině Horní. První skica, kterou založíte v novém dokumentu, se automaticky natočí do pohledu kolmého na rovinu skici.

2-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Klávesou S si zobrazte Panel zkratek. Klikněte na malou černou šipku vedle příkazu Obdélník a vyberte příkaz Obdélník s počátkem ve středu.

3-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Nakreslete obdélník se středem v počátku souřadného systému.

Horním gestem myši (v grafické ploše stiskněte pravé tlačítko a táhněte směrem nahoru) vyberte příkaz Inteligentní kóta.

4-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Zakótujte strany obdélníku 450 mm × 480 mm.

5-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

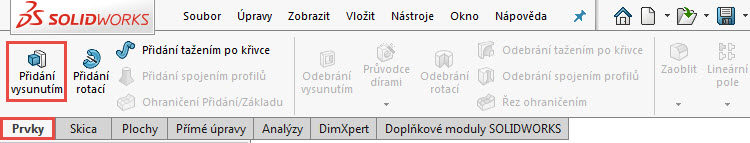

Ze záložky Prvky vyberte příkaz Přidání vysunutím.

6-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

PropertyManageru Přidat vysunutím zadejte do pole Vzdálenost hodnotu 18 mm.

7-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Uložte dokument (Ctrl + S).



Průvodce dírami

Ze záložky Prvky vyberte příkaz Průvodce dírami.

8-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

PropertyManageru Specifikace díry v záložce Typ:

  • vyberte typ díry Díra,
  • norma → ISO,
  • typ díry → Pro kolíky,
  • specifikace díry → průměr 10 mm,
  • definujte typ ukončení → Naslepo a 10 mm.

9-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

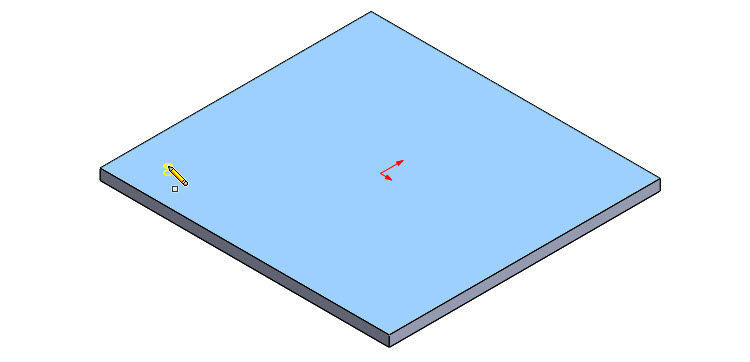

Přejděte do záložky Polohy. Otočte modelem tak, aby se definovala čelo děr ze spodní strany modelu. Plochu vyberte levým tlačítkem.

10-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Aktivuje se režim skicování, kdy určete levým tlačítkem střed díry.

11-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Horním gestem myši vyberte příkaz Inteligentní kóta a vůči souřadnému systému zakótujte vzdálenost středu díry. Střed díry leží v rovině XZ ve vzdálenosti 190 mm od počátku souřadného systému.

12-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Dokončete průvodce potvrzovacím tlačítkem.



Zrcadlení děr

Stiskněte klávesu Ctrl, vyberte z FeatureManageru rovinu Pravá a prvek Díry pro kolík, velikost mm1 (1) a z panelu Prvky vyberte příkaz Zrcadlit (2).

13-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Zkontrolujte náhled a dokončete zrcadlení potvrzovacím tlačítkem.

14-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Stiskněte klávesu Ctrl, vyberte z FeatureManageru rovinu Pravá, prvek Díry pro kolík, velikost mm1 a Zrcadlit1 (1) a z panelu Prvky vyberte příkaz Zrcadlit (2).

15-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Zkontrolujte náhled a dokončete zrcadlení potvrzovacím tlačítkem.

16-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks



Zaoblení hran

Ze záložky Prvky vyberte příkaz Zaoblit.

17-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorksPropertyManageru Zaoblit nastavte poloměr zaoblení 30 mm a vyberte všechny ostré rohy.

Tip: Pro výběr můžete využít intuitivní panel pro výběr hran a vybrat tak všechny ostré rohy na jedno kliknutí.

18-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Zkontrolujte náhled a dokončete zaoblení potvrzovacím tlačítkem.



Ze záložky Prvky vyberte příkaz Zaoblit.

PropertyManageru Zaoblit nastavte poloměr zaoblení 1 mm a vyberte hrany znázorněné na obrázku.

19-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Zkontrolujte náhled a dokončete zaoblení potvrzovacím tlačítkem.



Přidání materiálu

Ve FeatureManageru klikněte pravým tlačítkem na prvek Materiál a z místní nabídky vyberte příkaz Upravit materiál.

20-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Z nabídky SolidWorks MateriálDřevo vyberte Buk. Stiskněte tlačítko Použít a Zavřít.

21-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Z panelu Vzhledy, prostředí a nálepky vyberte texturu dřeva.

22-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks

Model sedáku je hotový. Uložte dokument (Ctrl + S).

23-Mujsolidworks-zidle-sedak-zadani-postup-modelovani-SolidWorks
