Jak importovat do SOLIDWORKSu data ve formátu DXF jako 3D křivky nebo model

    / 10. 7. 2018

32-SolidWorks-import-DXF-AutoCAD-postup-navod

Soubory DXF nebo DWG můžete importovat do nového nebo existujícího dokumentu dílu SOLIDWORKS jako 3D křivky nebo model. V tomto návodu se dozvíte, jak na to.

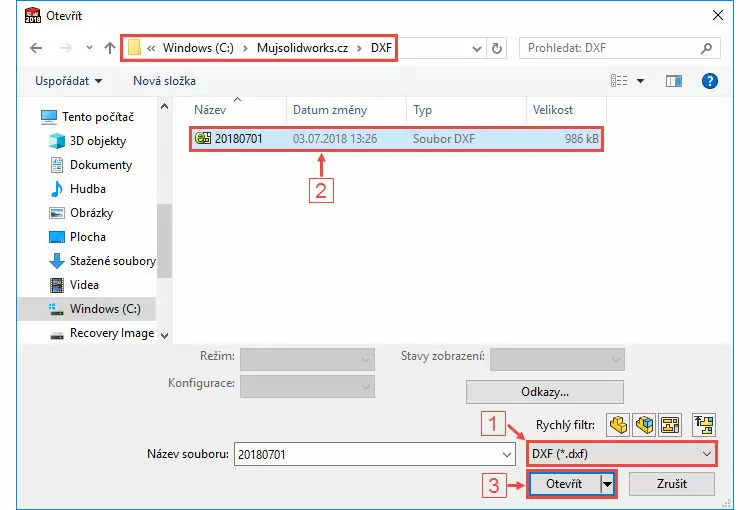

Ze záložky Soubor vyberte Otevřít. V okně Otevřít vyberte typ datového formátu DXF (1), z cílové složky vybere data pro import (2) a stiskněte tlačítko Otevřít (3).

1-SolidWorks-import-DXF-AutoCAD-postup-navod

Tip: Věděli jste, že AutoCAD DXF (Drawing Exchange Format) je CAD formát vyvinutý firmou Autodesk pro výměnu dat mezi AutoCADem a dalšími programy. Původně byl tento formát, uvedený v roce 1992 jako součást AutoCAD 1.0. zamýšlen jako komunikační formát k DWG, který přesně reprezentuje nativní data AutoCAdz a jehož specifikace není Autodeskem publikována.

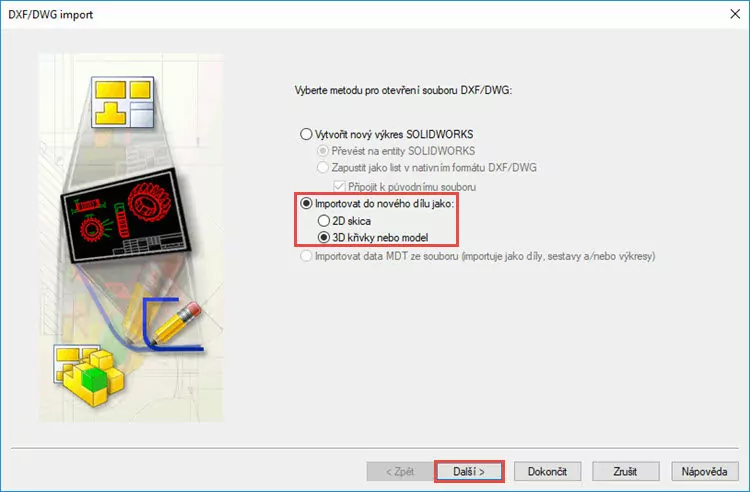

V průvodci DXF/DWG import vyberte Vytvořit nový výkres SOLIDWORKSImportovat do nového dílu jako → 3D křivky nebo model a pokračujte tlačítkem Další.

30-SolidWorks-import-DXF-AutoCAD-postup-navod

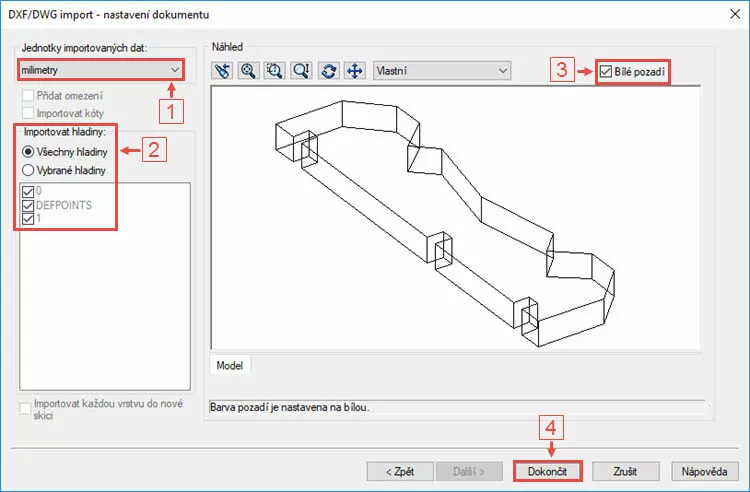

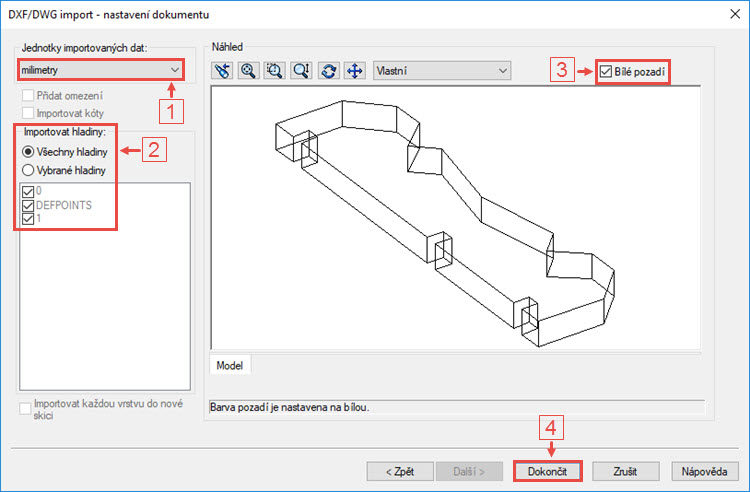

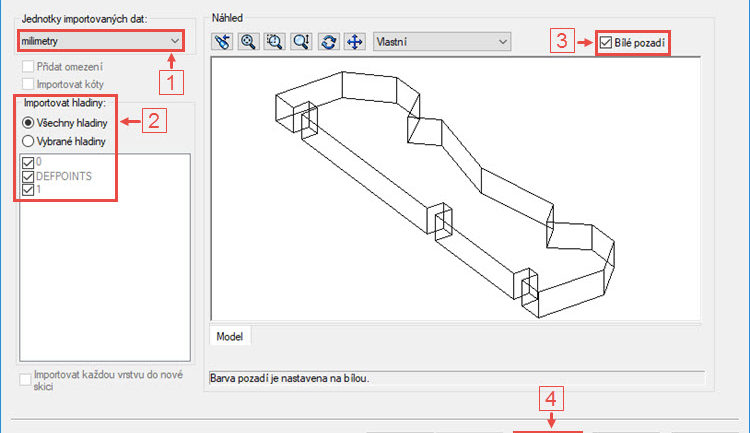

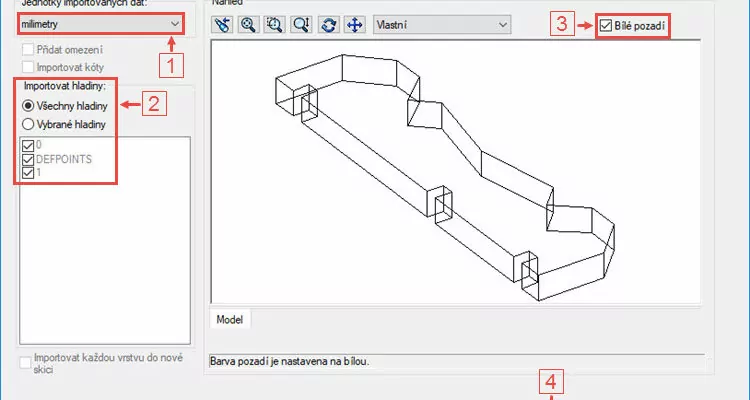

V další záložce dialogového okna proveďte nastavení podle potřeby:

  • vyberte jednotky importovaných dat → milimetry (1)
  • vyberte importované hladiny (2) a sledujte náhled,
  • vyberte volbu Bílé pozadí (3) a…
  • … pokračujte tlačítkem Dokončit (4).

32-SolidWorks-import-DXF-AutoCAD-postup-navod

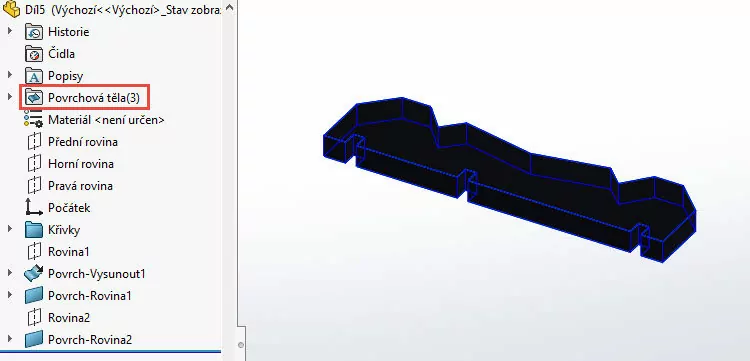

Importovaný soubor DXF se vloží do dokumentu dílu jako 3D křivky, povrchová anebo objemová těla. Podle toho, jak k importu dojde, se dále postupuje jako s běžnou úpravou importovaných dat. Pokud je model konzistentní a plochy neobsahují chybnou geometrii, lze je sešít a vytvořit objemové tělo.

33-SolidWorks-import-DXF-AutoCAD-postup-navod

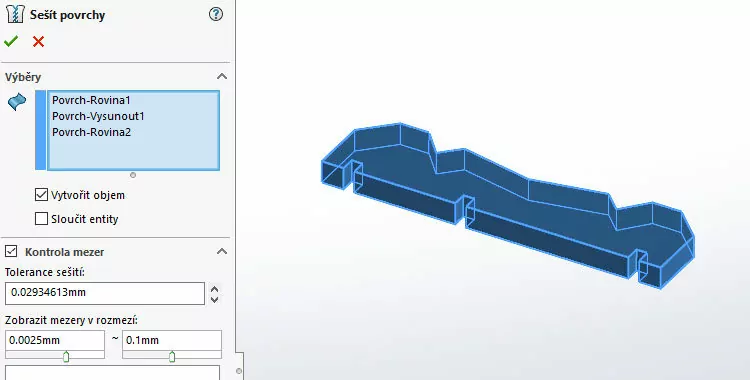

Ze záložky Plochy vyberte příkaz Sešít povrchy. Vyberte všechny importované povrchy a vyberte možnost Vytvořit objem.

34-SolidWorks-import-DXF-AutoCAD-postup-navod

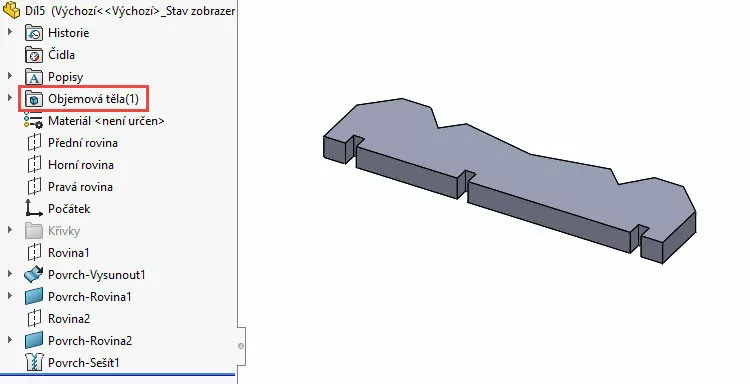

Pokud lze plochy sešít, vytvoří se objemové tělo.

35-SolidWorks-import-DXF-AutoCAD-postup-navod

Tip: Pro další práci s importovanými daty z formátu DXF/DWG se používají příkazy ze záložky nebo plovoucího panelu 2D do 3D. Panel nástrojů 2D do 3D se automaticky zobrazí po importu dat do SOLIDWORKSu.

36-SolidWorks-import-DXF-AutoCAD-postup-navod


Tip: Pokud vás zajímají všechny možné způsoby, jak importovat formáty DXF a DWG do SOLIDWORKSu, podívejte se na článek Jak importovat do SOLIDWORKSu data ve formátu DXF.
