Plechové díly: Postup modelování objímky (zadání)

    / 13. 7. 2020

100-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Plechové díly se v SOLIDWORKSu modelují pomocí speciálních příkazů, které najdete na záložce Plechové díly. Pokud jste začínajícím uživatelem SOLIDWORKSu, chcete si osvojit skicování a naučit se postup modelování plechových dílů, pak se podívejte na náš návod krom za krokem.

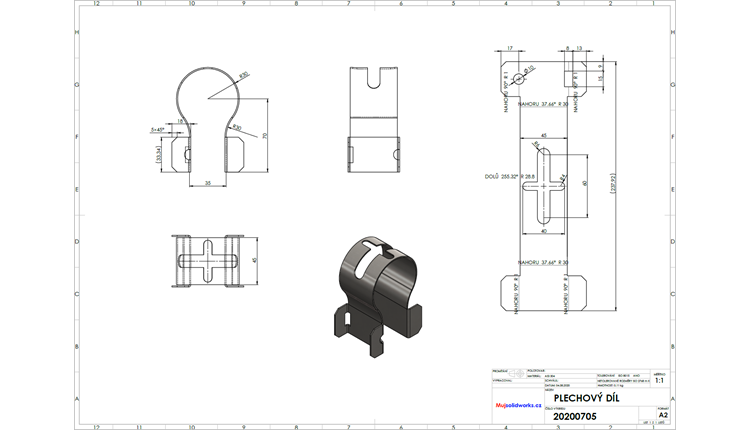

Před zahájením modelování si prostudujte výkres objímky, kde jsou uvedeny rozměry objímky a rozvinutý tvar s čárami ohybu a vymezovacím rámečkem.

Nárys:

101-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Půdorys:

102-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Bokorys:

103-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Rozvinutý pohled:

104-Mujsolidworks-plechove-dily-tutorial-postup-navod-sheet-metal

Zkuste si vymodelovat plechový díl sami. Pokud si nebudete vědět rady, podívejte se do našeho postupu krok za krokem.
