Postup modelování kulového uložení #7

    / 11. 1. 2021

129-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Při modelování kulového uložení je potřeba pokročilejších znalostí SOLIDWORKSu, skicování i prostorová představivost. Prostudujte si zadání (výkres) a pokud si nebudete vědět rady nebo se chcete podívat na náš postup, pokračujte podle našeho návodu krok za krokem.

Před zahájením modelování podle našeho postupu si prostudujte zadání (výkres). V posledním dílu návodu si ukážeme možnosti pokročilého průvodce dírami.



Postup modelování kulového ložiska

Otevřete si rozpracovaný díl.

143-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Ze záložky Prvky vyberte příkaz Pokročilý průvodce dírami.

114-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

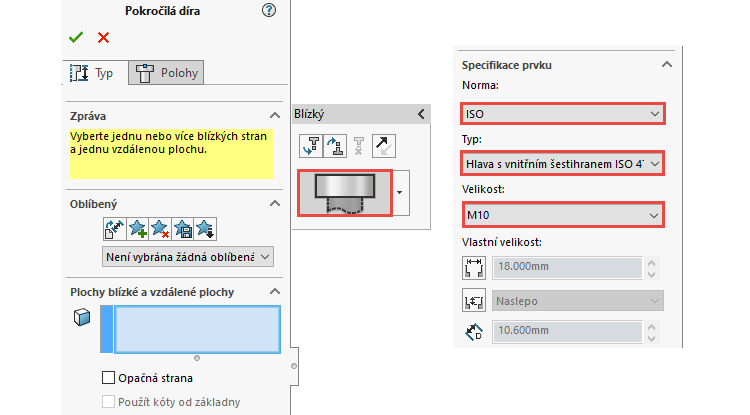

PropertyManageru Pokročilá díra:

  • v grafickém poli Blízký ponechejte výběr prvku Blízké válcové zahloubení,
  • v poli Specifikace prvku vyberte normu ISO, Hlava s vnitřním šestihranem ISO 4762 a velikost M10,

115-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

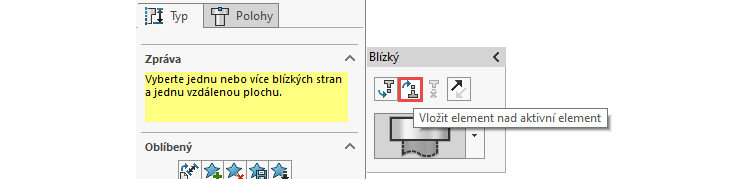

  • v grafickém poli Blízký vyberte tlačítko Vložit element nad aktivní element,

116-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

  • vyberte prvek Díra,

117-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

  • v poli Specifikace prvku vyberte normu ISO, typ Velikost vrtáku, zvolte velikost 8 mm a zadejte hloubku 5 mm,

118-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

  • vyberte prvek Vzdálené válcové zahloubení,

120-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

  • v poli Specifikace prvku vyberte normu ISO, Hlava s vnitřním šestihranem ISO 4762 a velikost M8 a zadejte hloubku 5 mm.

121-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

V grafické ploše definujte plochu pro určení polohy díry.

122-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

PropertyManageru Pokročilá díra se přepněte do záložky Polohy, čímž se aktivuje skica.

145-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Kurzorem najeďte na obrysovou kruhovou hranu (1) čímž se zobrazí střed hrany (2).

123-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Vyberte střed, zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Kruhové pole

Ze záložky Prvky vyberte příkaz Kruhové pole.

124-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

PropertyManageru Kruhové pole1:

  • do pole Směr 1 vyberte do pole Osa pole kruhovou hranu nebo válcovou plochu (1),
  • do pole Počet instancí napište počet instancí 6 (2),
  • malou černou šipkou v levém horním rohu grafické plochy (3) si zobrazte FeatureManager,
  • FeatureManageru vyberte do pole Prvky a plochy prvek Pokročilá díra1 (4).

125-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte si dokument (Ctrl + S).

Model kulové uložení je nyní hotový. Zbývá definovat materiál z důvodu fyzikálních vlastností (hmotnost, mez pevnosti atd.).

126-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere



Přidání materiálu

Ve FeatureManageru klikněte pravým tlačítkem na Materiál a z místní nabídky vyberte příkaz Upravit materiál.

127-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Vyhledejte materiál Obyčejná uhlíková ocel, stiskněte tlačítka PoužítZavřít.

128-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Model kulového uložení je nyní hotový. Postup modelování a zda jste dosáhli správného výsledku si můžete ověřit prostřednictvím fyzikálních vlastností. Ze záložky Analýzy vyberte příkaz Fyzikální vlastnosti. Porovnejte hodnoty s těmi vašimi. Například porovnejte hmotnost modelu, která je 22,39 kg. Pokud se v něčem hodnoty liší, zřejmě jste v postupu někde udělali chybu.

144-SOLIDWORKS-postup-modelovani-navod-pokrocily-advance-tutorial-kulove-ulozeni-sphere

Uložte si dokument (Ctrl + S) a můžete jej zavřít.
