Příklad k procvičení: Zadání (výkres)

Učíte se pracovat v SOLIDWORKSu a hledáte zadání pro začátečníky? Připravili jsme zadání (výkres), podle kterého si můžete procvičit znalosti skicování a modelování. Podívejte se na výkresovou dokumentaci a vyzkoušejte si zkonstruovat model sami. Pokud si nebudete vědět rady, připravili jsme návod s komentáři krok za krokem.
Při modelování uložení se naučíte používat pokročilejší nastavení prvků Přidání vysunutím, Odebrání vysunutím, Zaoblit a Zkosit. Osvojíte si tvorbu děr pomocí prvku Průvodce dírami a naučíte se vytvářet pomocné (referenční) roviny. Podívejte se na pohledy výkresu a zkuste si zkonstruovat model podle vlastního záměru návrhu.

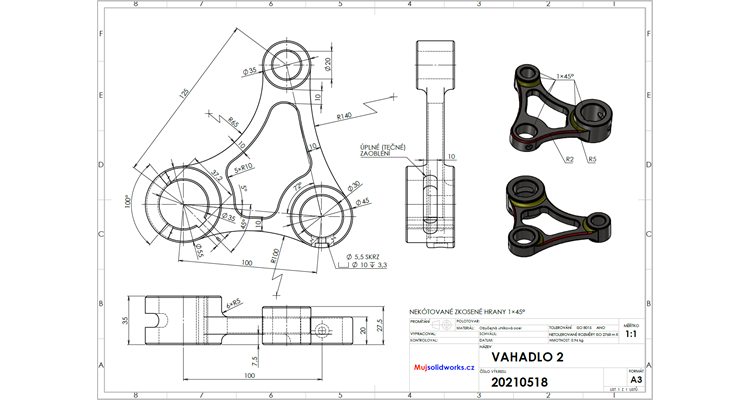

Výkres:
Nárys:
Půdorys:
Bokorys:

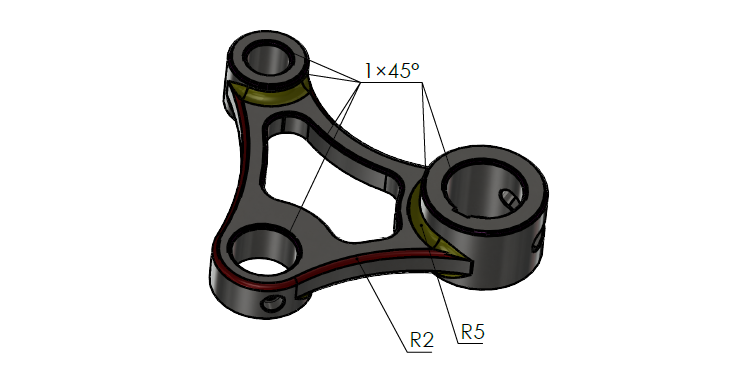

Izometrický pohled s legendou zaoblených a zkosených hran:
Pokud si nebudete vědět rady, pokračujte do příspěvku Příklad k procvičení: Vahadlo #1.
