Vývrtka: Výkres nýtu (zadání)

    / 4. 9. 2017

3-SolidWorks-vyvrtka-nyt-zadani-navod-tutorial-corkscrew

Páky s tělem jsou spojeny nýty. Podívejte se na výkres a zkuste si vymodelovat nýt sami.

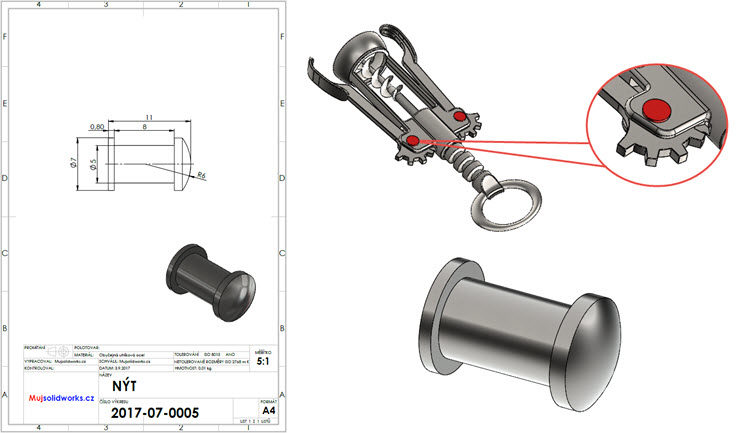

Výkres nýtu:

1-SolidWorks-vyvrtka-nyt-zadani-navod-tutorial-corkscrew

Rozměry nýtu v předním pohledu:

2-SolidWorks-vyvrtka-nyt-zadani-navod-tutorial-corkscrew

Pokud si nebudete s modelováním vědět rady, postupujte podle našeho návodu krok za krokem (připravujeme).
